搜索连载-“老朱陪您学Civil”之梁桥抗震8
2016-10-29 by:CAE仿真在线 来源:互联网
连载-“老朱陪您学Civil”之梁桥抗震,你们的最爱-朱老师,小迈致力于与您分享一手技术资料,用技术创造幸福,你我一起!
7.4.迭代计算的详细过程
7.4.1 求解屈服轴力过程
(1)建立双柱墩和盖梁的计算模型,边界条件按实际情况考虑。
(2)荷载工况
自重和上部结构的目的是考虑实际墩的受力情况。
迭代计算的目的是得到屈服状态的轴力。
水平力为下一步pushover分析做准备。

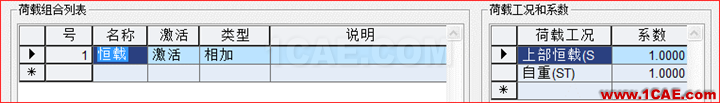

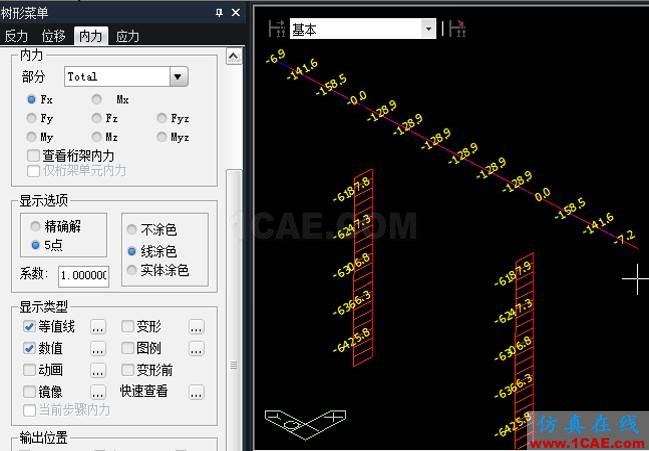

(3)求恒载轴力:进行上部结构和自重的荷载组合,运行程序查看反力组合结果。

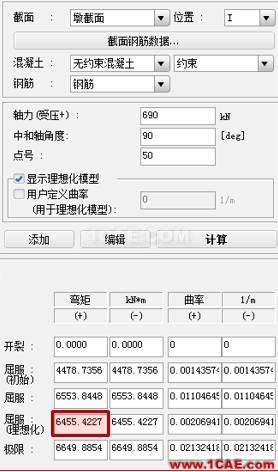

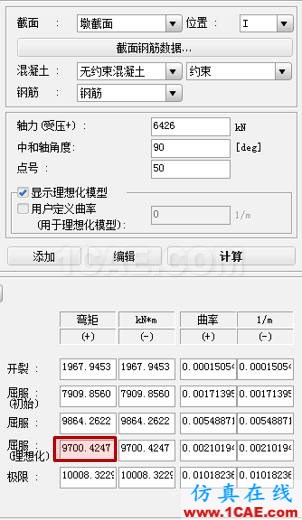

(4)通过M-Ф曲线查看初次迭代的理想屈服弯矩。
M-Ф曲线的定义方法见本篇相关内容。

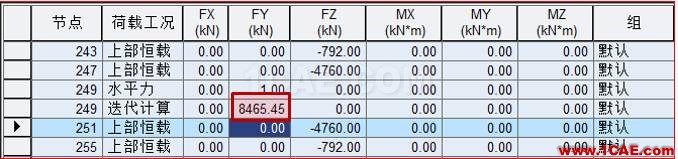

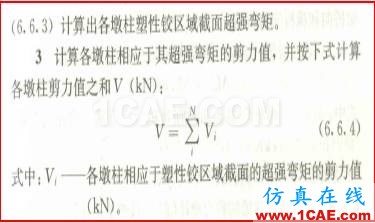

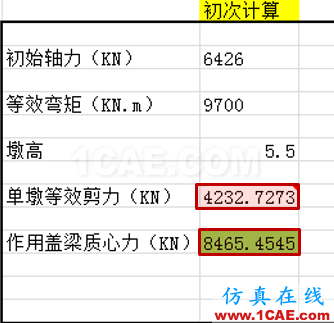

(5)计算初次迭代盖梁质心水平力。并修改模型迭代水平力。

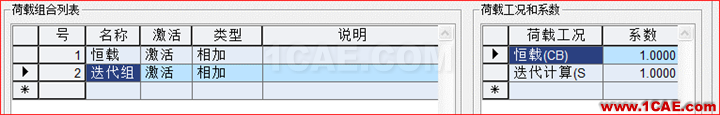

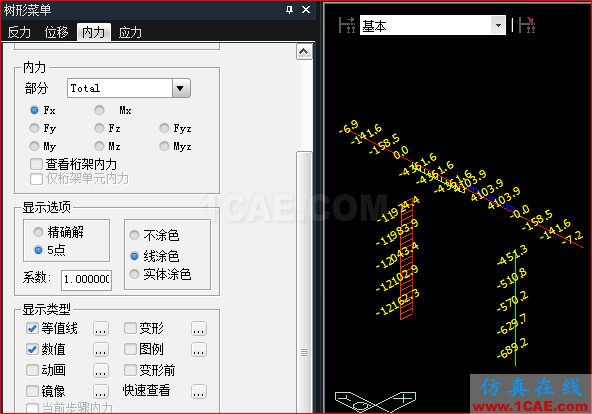

(6)建立新的荷载组合(包含自重、上部荷载、迭代水平力),运行程序,查看组合结果。

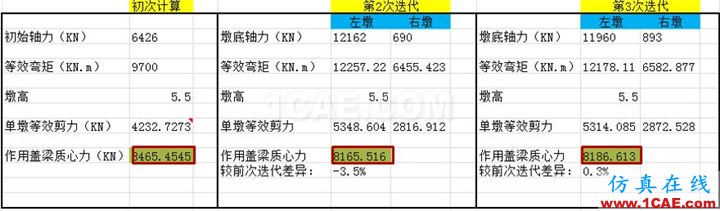

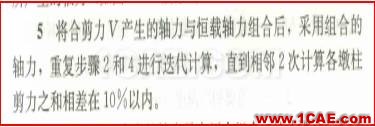

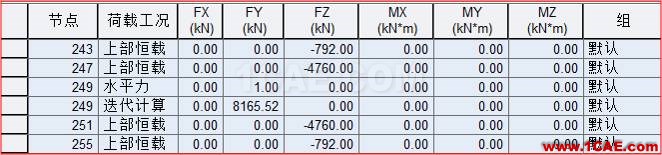

(8)计算下次迭代水平力。修改模型中的迭代水平力。以此类推,反复迭代直至满足要求。
*连载-每周更新,敬请期待,也可留言向朱老师提问
