【你不知道的CATIA】参数化建模在实际中的应用

2016-12-14  by:CAE仿真在线  来源:互联网

在概念设计阶段,我们会有很多奇思妙想,总想把我们想法用三维模型表达出来,亦或对所构思的三维模型进行修改、优化、改进。但是往往迫于时间和人员的压力,不能把所有的想法都做成三维模型,只能忍痛割爱,精选出一两个创意进行建模。

应用参数化建模,不仅可以很大程度上缩短建模时间,提高工作效率,还能为以后模型的修改,引用提供极大的便利。下面通过实际案例为大家介绍参数化建模在多方案概念设计中应用。

一、工程师讨论得出需要基于以下模型分别更改筋的数量,薄壁的厚度,部分结构的形状等,总共制定了18种方案。所以需要创建18个数据模型进行后续分析。

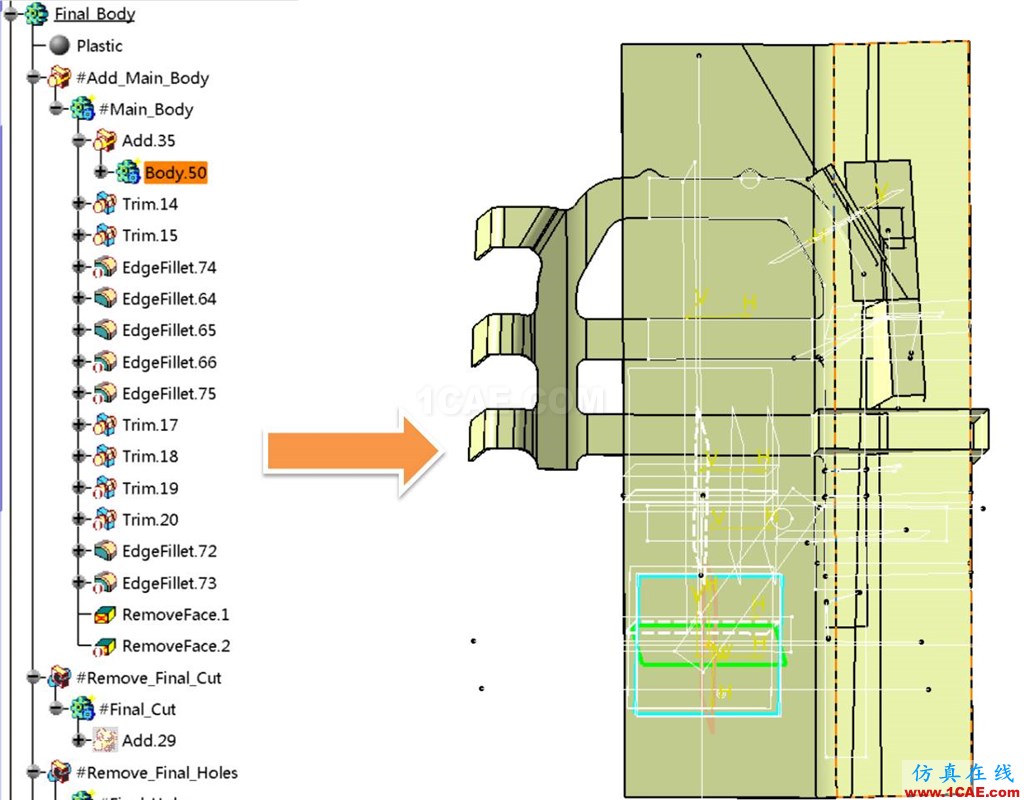

二、基于需求创建模型所有特征,这里主要应用布尔运算进行模型特征增减,修饰。要保证建模过程所有步骤都是可以调节的。无断连接,非参数化元素出现。

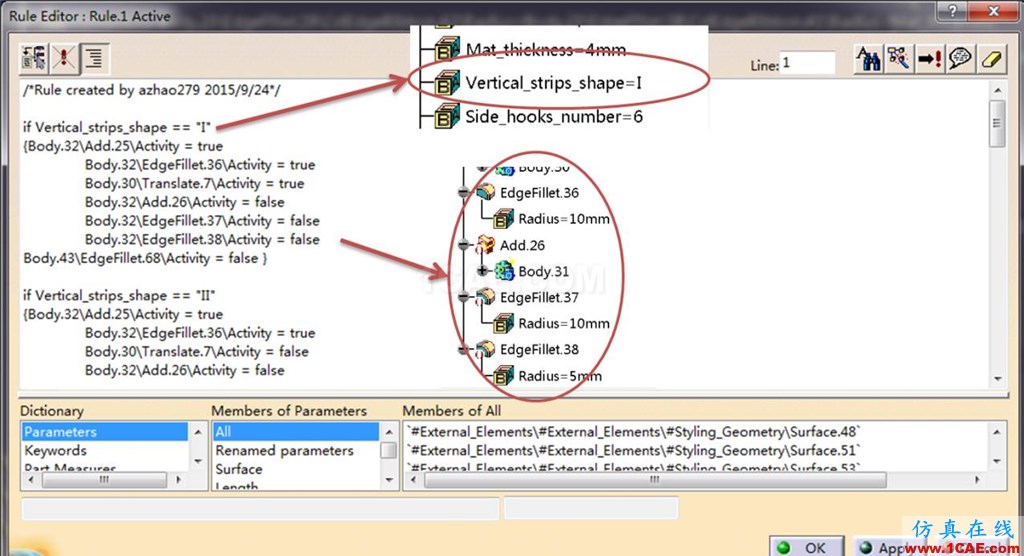

三、根据创建的历史树,应用KWA?？榈腞ule命令编辑规则,部分命令如下图所示。在这里大部分规则是控制结构树上命令的激活与非激活状态。名称要与Parameters下创建的参数名称要对应上。

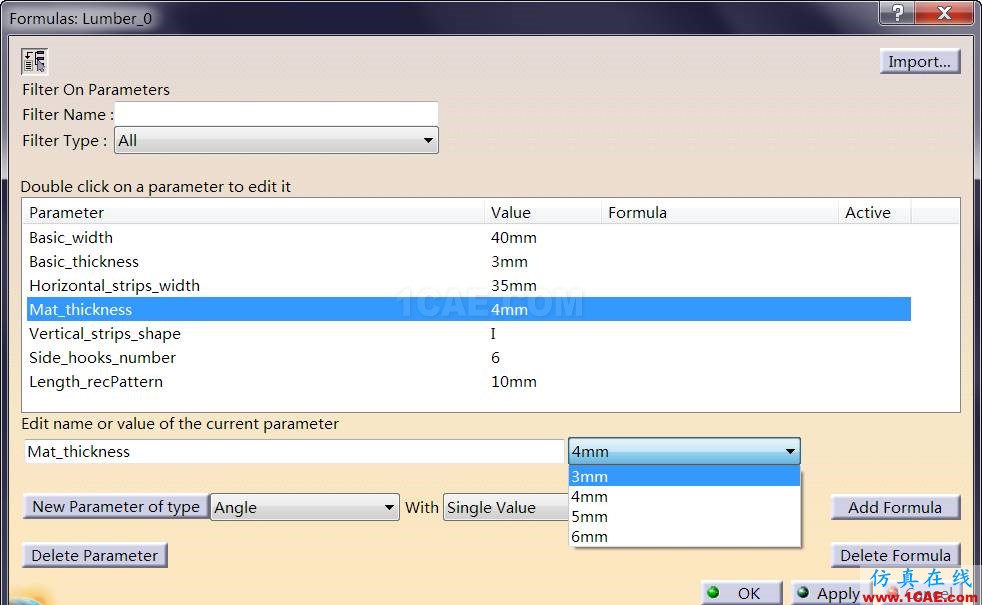

四、创建控制参数。点击Formula命令,根据上述Rule编辑所要控制的参数。

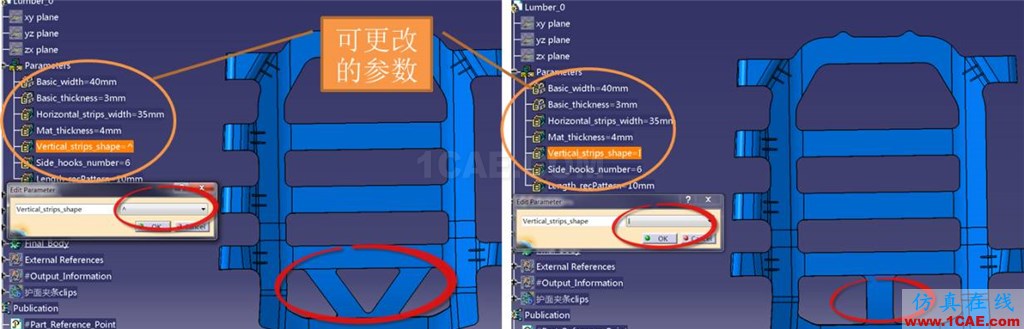

五、模型完成。我们可以选着Parameters下的参数改变模型的厚度,形状等特征。如下图所示(以上步骤可根据实际情况进行顺序上的调整)。

通过上述操作,我们在一个模型中,选择不同的参数设置,就能完成18种方案的建模表达。
