CATIA二次开发-工程图助手（二）

2016-11-26  by:CAE仿真在线  来源:互联网

1.9 明细表导出

该功能用于将工程图当前页的明细表数据导出到Excel中。用户在使用该功能时,打开【明细表导出】窗体,在窗体中设定文件导出位置,程序自动将明细表的数据导出到Excel中。(需要用户提供导出的表格模板)

1.10 百格线

该功能用于在工程图中绘制百格线。用户在使用该功能时,点选命令后,在工程图中点选要绘制百格线位置的左上角和右下角,程序自动根据用户点选的位置创建百格线,并标注百格线信息。

1.11 删除百格线

该功能用于删除工程图中已存在的百格线。用户在使用该功能时,点选命令后,在工程图中选择要删除的百格线,程序自动将当前百格线从工程图中删除。

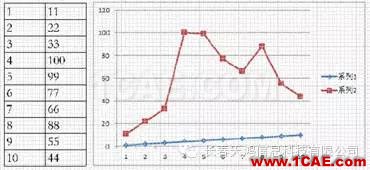

1.12 图表插入

该功能用于将已经存在的数据表生成图表,插入到工程图中。用户在使用该功能时,打开【图表插入】窗体,然后在工程图中选择要生成图表的数据表,程序自动将图表数据读取到窗体界面中,然后根据用户在工程图中点选的位置插入图表。(提供需要生成图表的数据表样式和图表样式)

1.13 Sheet页位置调整

该功能用于调整工程图各个Sheet页的排列位置。用户在使用该功能时,打开【Sheet页位置调整】窗体,程序自动将当前工程图中的Sheet页信息按顺序读取到窗体列表中,用户可以上下调整各个Sheet页的位置,设定完毕后,程序自动根据窗体列表中的Sheet页位置进行调整。

1.14 生成索引表

该功能用于根据工程图中各个Sheet页生成索引表。用户在使用该功能时,点选命令后,程序自动获取各个Sheet页的数据,在工程图中插入索引表。(需要用户提供索引表样式和创建位置)

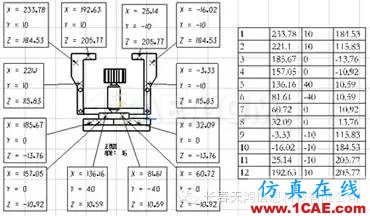

1.15 生成3D点表

该功能用于获取工程图视图中投影的3D点数据,生成3D点数据表。点选命令后,程序自动读取当前视图中的所有3D投影点,并生成3D点数据表。(需要用户提供3D点表的样式)

1.16 2D无框点标注

该功能用于在工程图中对投影的点生成指定样式的点标注。点选命令之后,在工程图中选择要标注的3D投影到工程图中的点,然后选择标注绘制的位置,自动创建无框点标注。(标注样式可根据用户需求设定)
