CATIA教程丨工程图（1）认识图标

2016-11-11  by:CAE仿真在线  来源:互联网

一:图标功能介绍(基本概念、基本界面介绍)

CATIA V5的工程绘图模块(Drafting)由视图(Views)、绘图(Drawing)、尺寸(Dimensioning)、生成(Generation)、注释(Annotations)、装饰(Dress up)、几何元素创立(Geometry creation)、几何元素修改(Geometry modification)共8组菜单条组成。

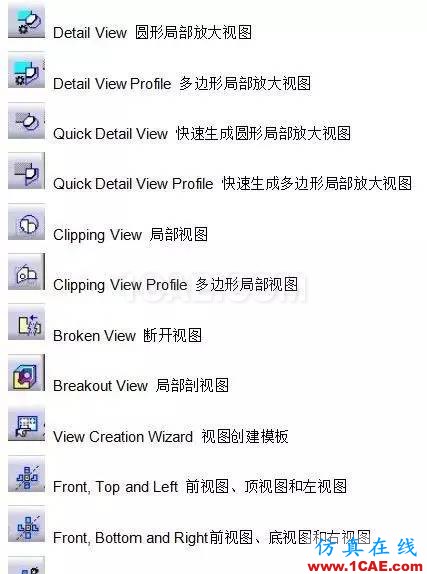

1.1 视图(Views)图标

视图菜单条提供了多种视图生成方式,可以方便的从三维模型生成各种二维视图。

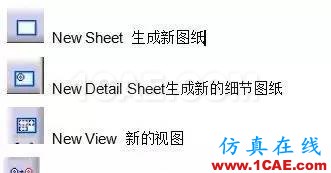

1.2 绘图(Drawing)图标

绘图(Drawing)包括新图纸的生成、定义新视图等功能。

1.3 尺寸(Dimensioning)图标

尺寸(Dimensioning)可以方便的标注几何尺寸和公差、形位公差。

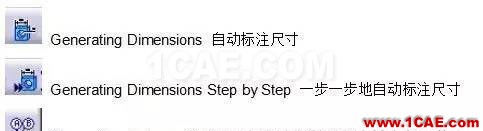

1.4 生成(Generation)图标

生成(Generation)包括尺寸自动生成、装配中零件标注、材料表的生成。

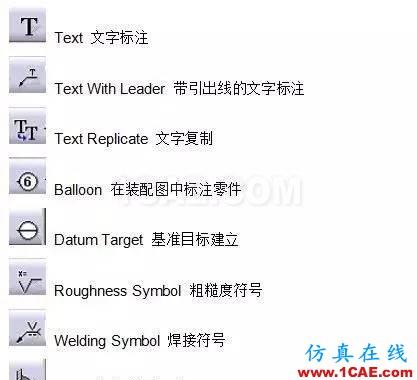

1.5 注释(Annotations)图标

      注释(Annotations)包括文字注释、粗糙度标注、焊接符号标注。

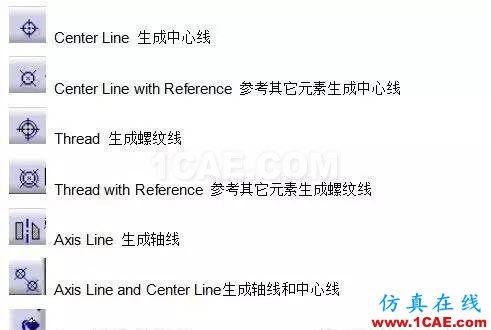

1.6 装饰(Dress up)图标

装饰(Dress up)包括中心线、轴线、螺纹线和剖面线的生成

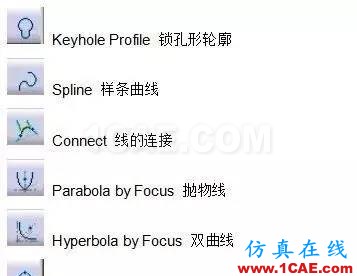

1.7 几何元素创立(Geometry creation)图标

  几何元素创立(Geometry creation)包括点、直线、曲线、圆、椭圆和轮廓线的创立。

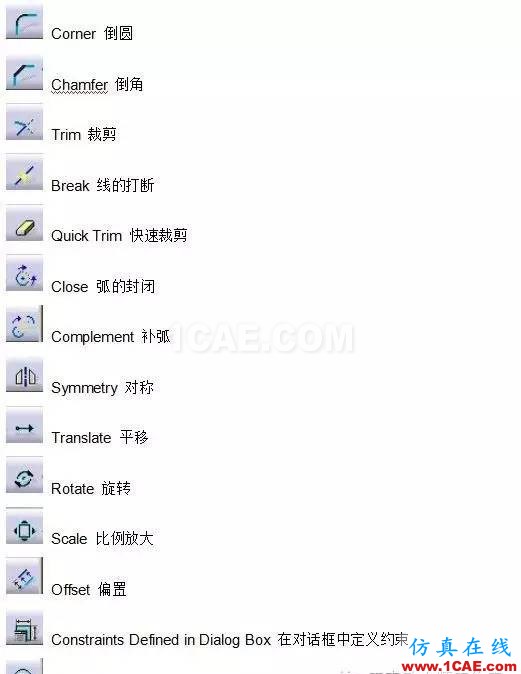

1.8 几何元素修改(Geometry modification)图标

几何元素修改(Geometry modification)包括轮廓的倒角、切角、裁剪、移动和约束等。
