以前遇到学生问:装配设计?？槲也换嵊?不知道如何快速的装配做好的文件,但是文件又要有父子级关系。

对于这样的问题其实有种比较简单的方法,不用装配设计?？橐谎梢允迪植问芭?。

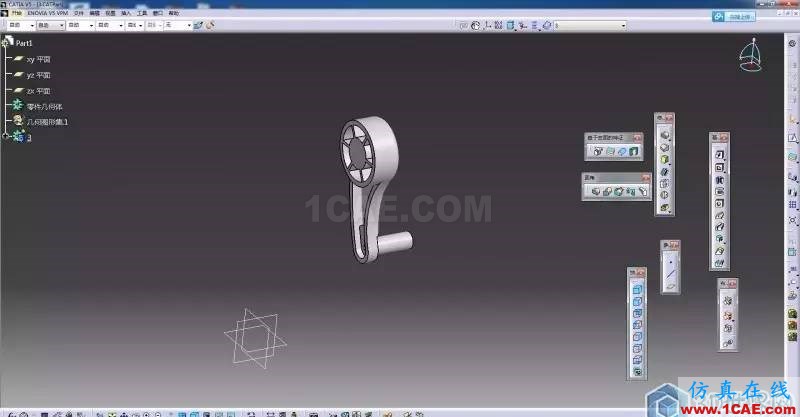

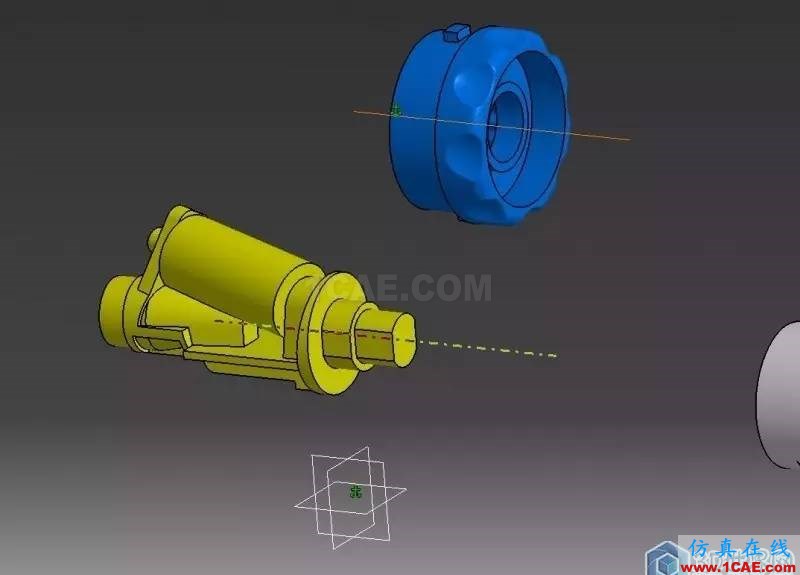

效果图:

下面是三个要组装的零件:

文件1:

文件2:

文件3:

在不使用装配设计?？榈那疤嵯伦芭浜昧慵?/span>

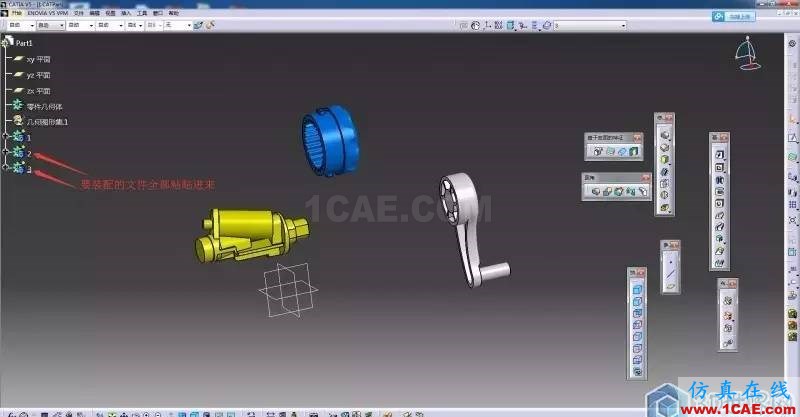

文件1作为父级将 文件2和文件3复制粘贴到文件1里面:

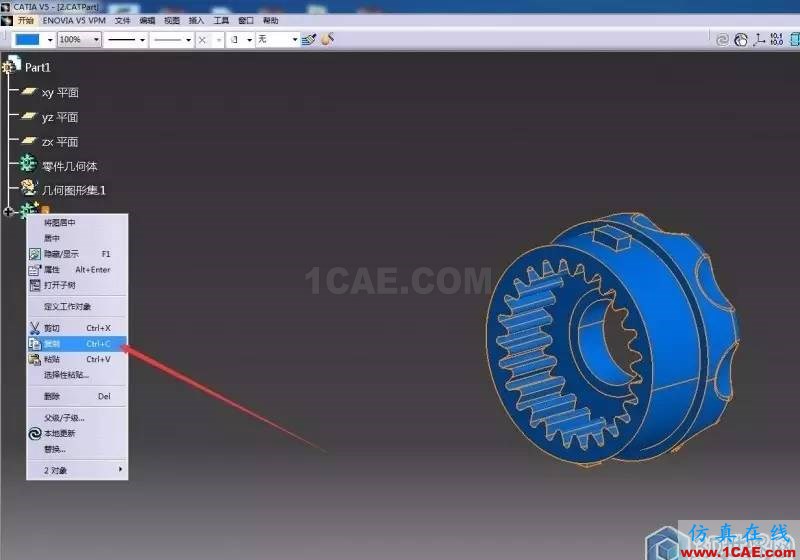

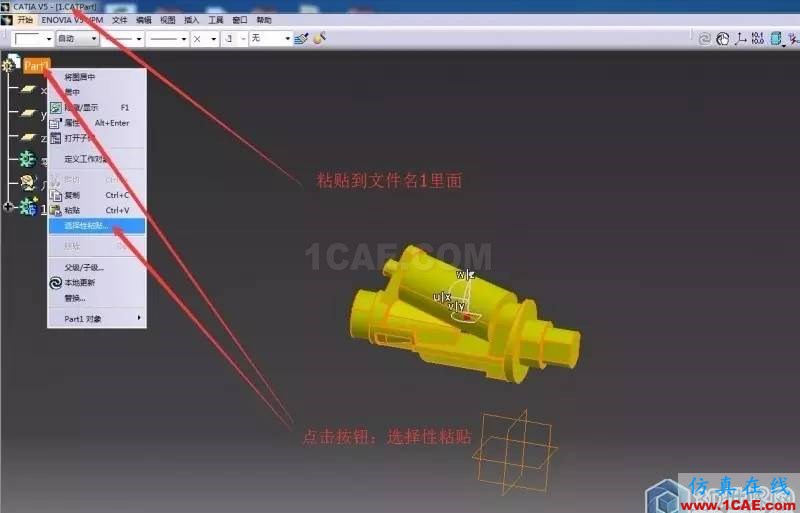

复制的时候鼠标放置在Part1位置然后右键,弹出对话框点击---选择性粘贴

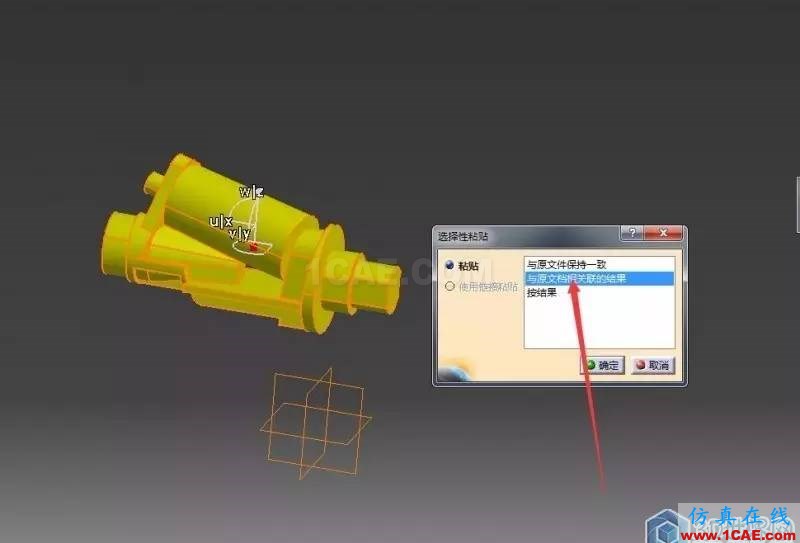

要让复制进来的文件产生父子级关系选择按钮 ‘与源文档相关联的结果’如果不需要产生父子级关系选择--按结果 按钮

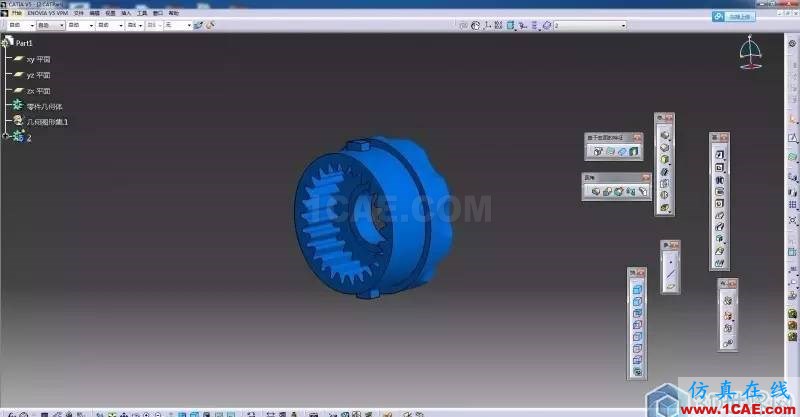

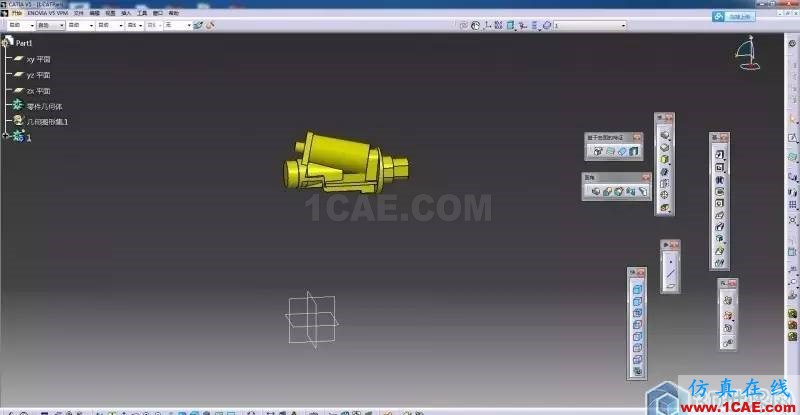

复制粘贴后效果图:《文件3同理》

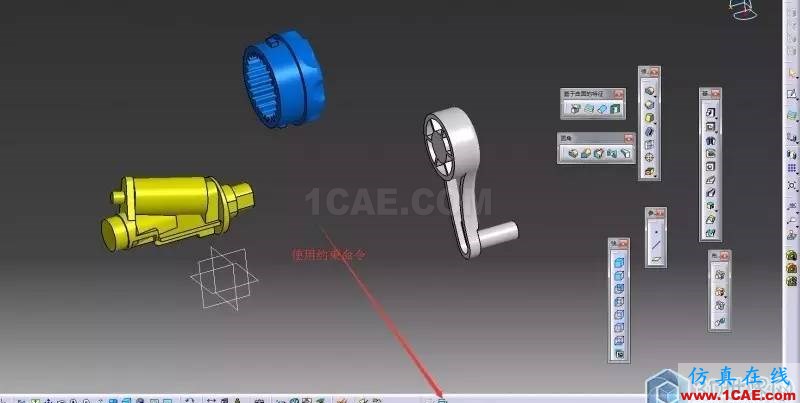

然后就是装配文件了:装配文件时选择命令 约束

平面与平面相合,圆心与圆心相合,也可以选择距离约束,需要注意的是圆心与圆心相合之前不要做拔模角度:

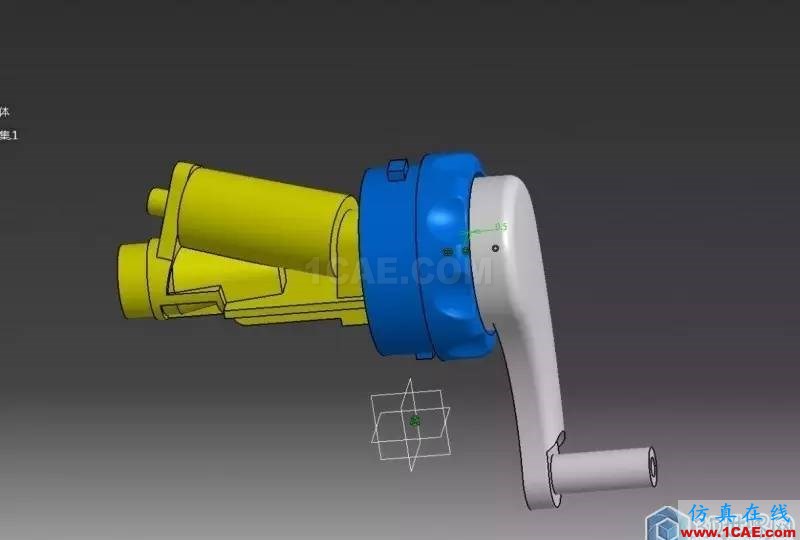

装配完成:《参数是可修改和重新编辑》

小结:这样的装配方法适合简单的零部件之间的装配,我们选择《与源文档相关联的结果》时父级的修改直接影响子级的结果,文件保存时选择工具 文件----保存管理,来保存文件。
