【汽车仿真】CATIA CAE模块的优势与应用实例

2016-11-27  by:CAE仿真在线  来源:互联网

上一期我们介绍了CAD/CAE一体化平台的优势,为了推广该优势,并落实在我们的产品设计过程中,本期我们将为大家介绍应用实例。

随着CATIA的发展,CATIA中的CAE模块越来越成熟,不仅仅能够解决简单的线性问题,而且也可以解决复杂的非线性问题,如热分析和动态响应分析。同时,

CATIA V5中的CAE模块简单易学,对产品工程师来说,具有如下优势:

提供快速和准确的应力、位移和振动行为的评估;

不需要有限元方面的专门知识;

在CAD 环境中进行分析,分析模型与CAD几何模型和特征全面的保持关联;

分析的定义,如载荷和约束,和设计保持了关联, 使分析变得更加快速和容易。

如下为CATIA中CAE模块的应用实例:

1、在CATIA中建立模型并附材料

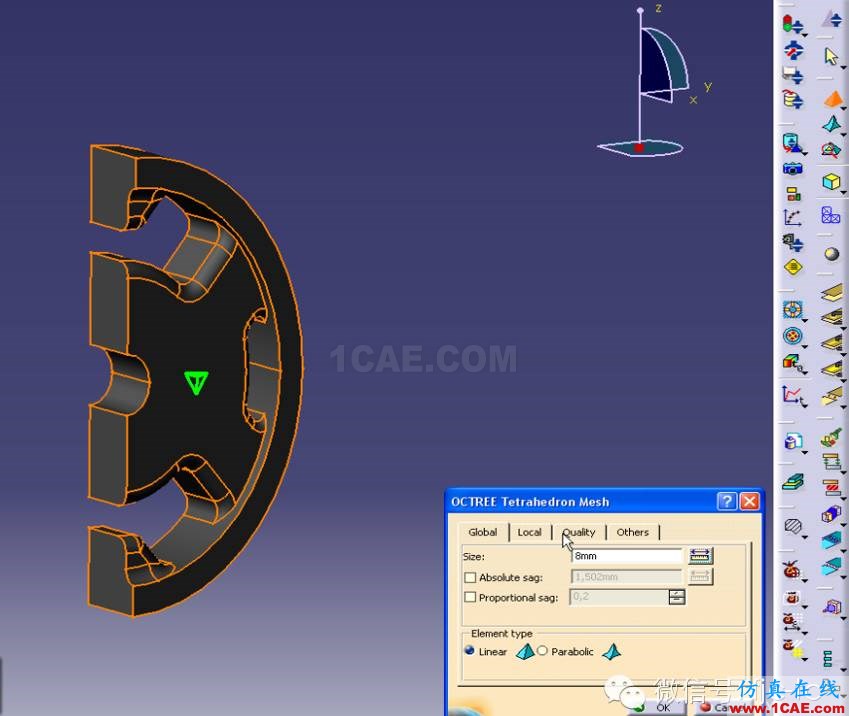

2、划分网格:选择自由网格划分,可以自定义网格大小,也可以定义局部网格大小,同时CATIA CAE平台还支持高级网格划分功能。

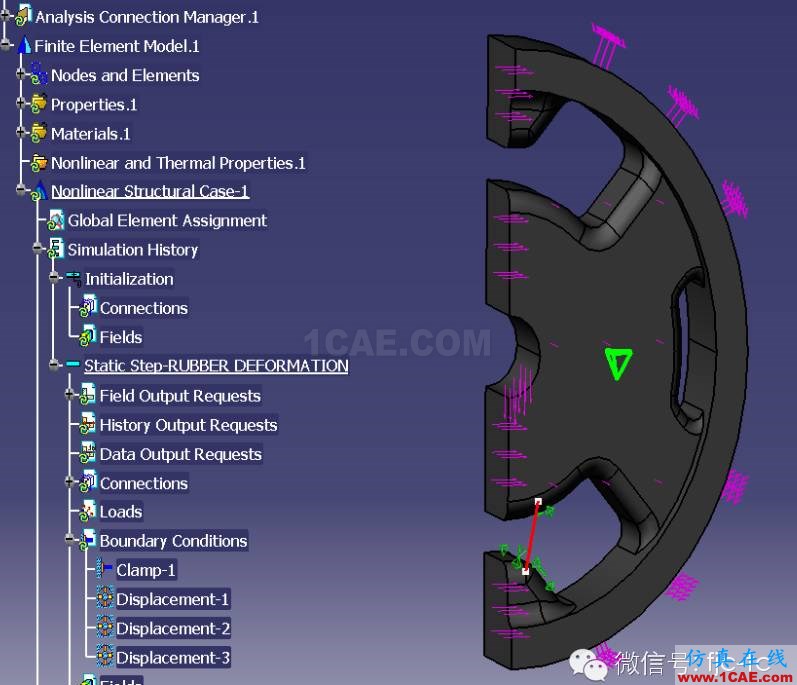

3、设置载荷、约束和材料特性:载荷、约束和材料特性等分析定义,可以直接施加在设计特征上。它们不需要用户对有限元模型做处理,就自动地转换到有限元模型里。

?

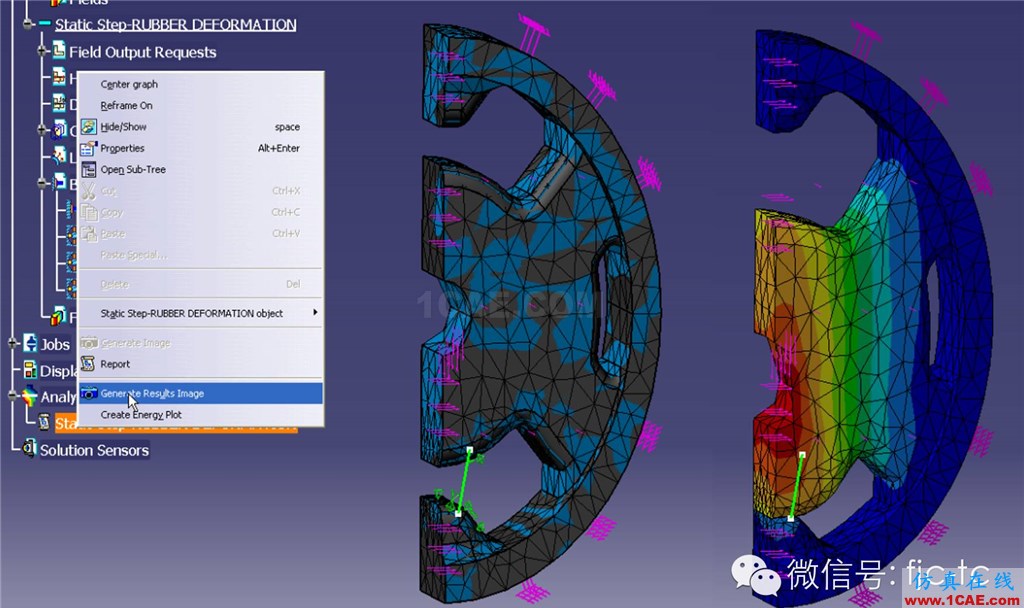

4、计算并查看结果:能够输出变形轮廓,并且可以自由地缩放位移尺度来容易地观察变形。位移、应力和解的局部误差可以通过云图输出来观看,并且能够显示零部件变形前后的形状对比。
