T49 ADS系列之16：如何由Step Response产生眼图

2017-04-14  by:CAE仿真在线  来源:互联网

在SI仿真中,经?；嵊幸恍┠Ｐ褪荋spice的模型,而模型的default设定是产生Step Response, 当然有很多方法可以用Hspice或者其他Tool产生眼图,假如不想做太多设定,也可以有另外一种方案:由Hspice产生Step Response, 用ADS将其转换成Eye Diagram。

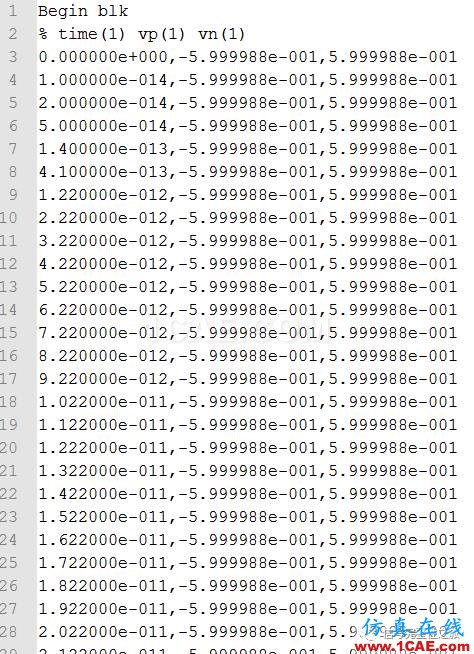

假如有一个Setp Response的文件如下图,第一列为时间,第二列为Vp, 第三列为Vn.

1

将阶跃相应文件导入到ADS

新打开一个"new display windows",点击“Start the data file tool”

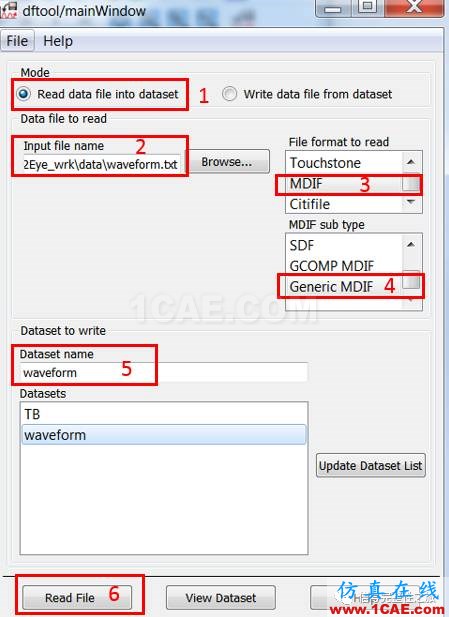

依次进行设定:

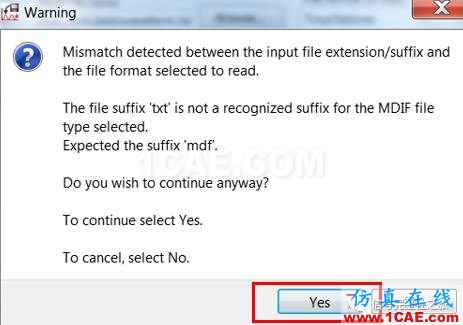

出现Warning信息,点击“YES”。

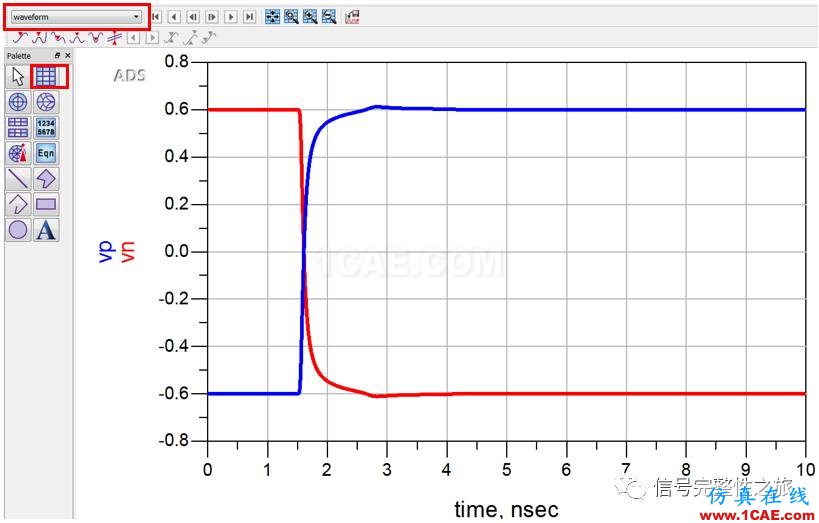

会在波形显示窗口里面显示Setp Response。

同时,在原文件夹路径下产生一个.ds文件,至此,我们已经将step response导入到ADS里面了。

2

在ADS里面产生眼图

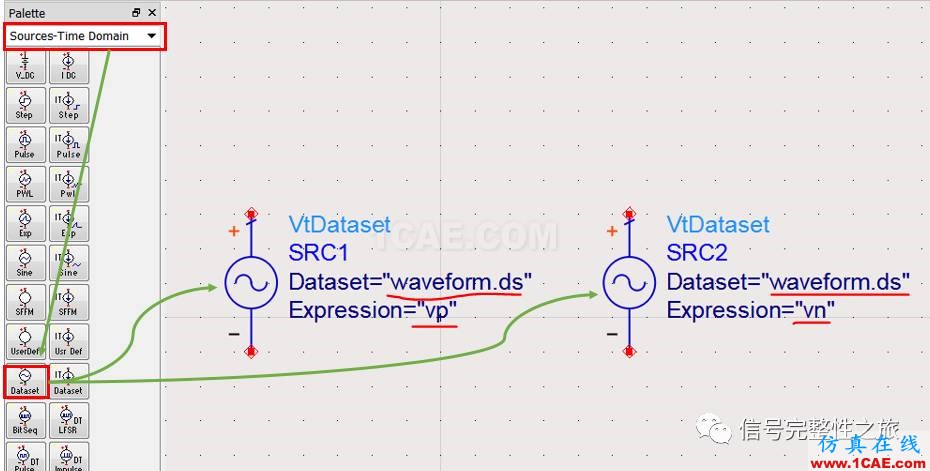

新建电路图文件,并将.ds文件导入到VtDataset。

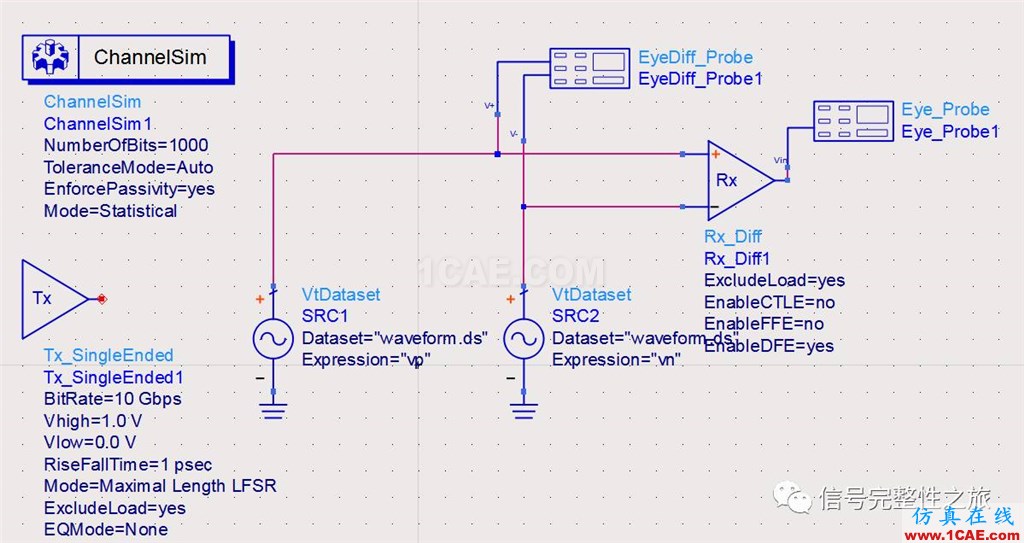

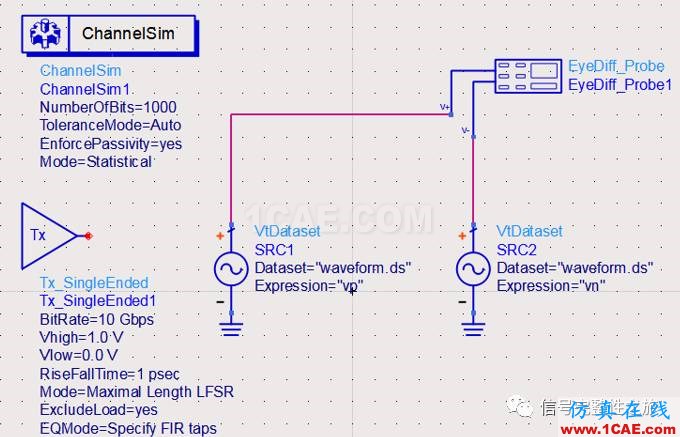

连接信号源和示波器

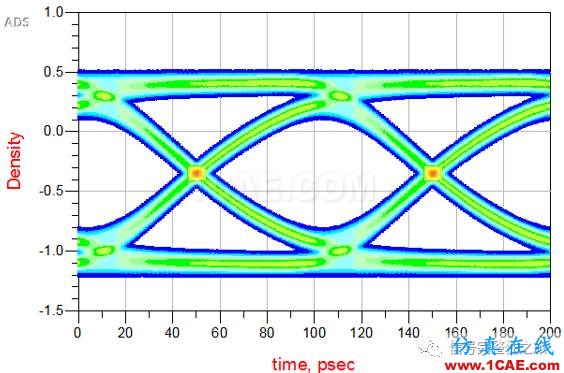

进行仿真,即可看到生成的眼图。

3

对波形进行优化

如果对仿真出来的波形不满意,还可以对其进行优化。

在TX端加入EQ设置,比如de-emphasis为3dB:

眼图有了改善。

如果有RX端AMI模型,可以使用RX端AMI模型对RX均衡参数进行设置,如果没有RX端AMI模型,也可以用ADS的模型进行替代。

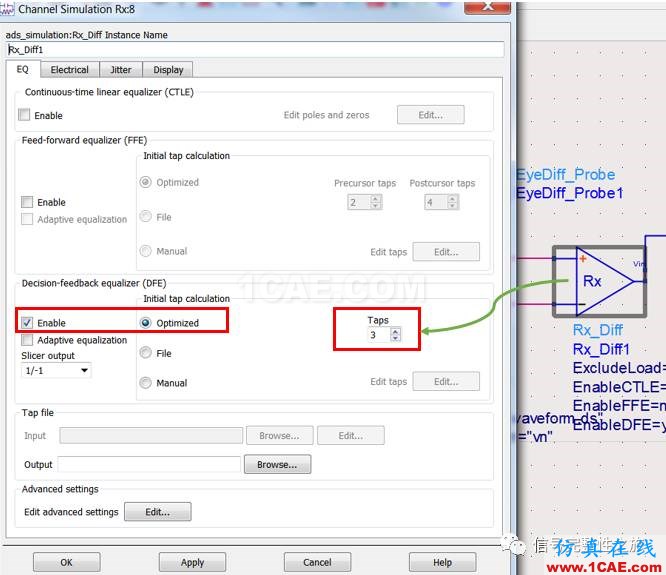

对RX端进行DFE优化。

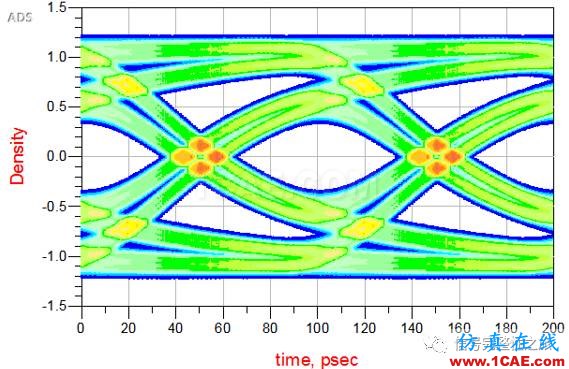

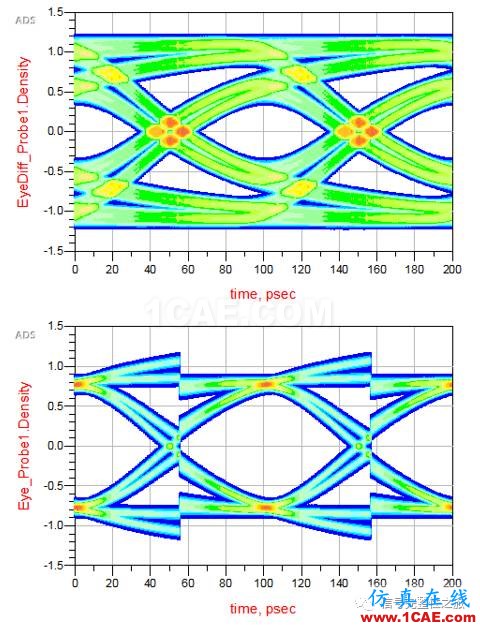

DFE前后的波形分别如下:
