Solidworks仿真分析教程——Air Compressor空气压缩机

2013-08-14  by:三维设计培训中心  来源:仿真在线

Solidworks仿真分析教程——Air Compressor空气压缩机

1 设计要求:

空气压缩机的额定功率为2Kw,输入转速为1450r/min。

2 分析零件

件3曲轴零件和件4连杆零件是主要的传动机构,这里分析这两个零件,包括静力强度、模态和疲劳强度。

3 分析目的

1、验证零件在给定的载荷下静强度是否满足要求;

2、求解模型在给定工作载荷下的疲劳寿命。

(1)验证件3曲柄零件在给定的载荷下静强度是否满足要求。

(2)验证件4连杆零件在给定的载荷下静强度是否满足要求。

(3)计算件3曲柄零件的模态,在工作过程中避开共振频率。

4 分析结果

计算得输入转矩为:16.5N·m,换算至曲轴和连杆上,相当于作用一571N的力,这里以600N来计算。

1.静力分析

(1)曲柄零件

按书中尺寸建立模型,零件体积为130.4cm³。材料选用普通碳钢,屈服应力220.6MPa。

根据零件的工作情况,对该零件进行静力分析,结果如图1-23所示。模型的最大von Mises为23.2MPa,零件的安全系数约为9.5。零件安全。

(2)连杆零件

按书中尺寸建立模型,零件体积为29cm³。材料选用普通碳钢,屈服应力151.6MPa。

根据零件的工作情况,对该零件进行静力分析,结果如图1-23所示。模型的最大von Mises为7.3MPa,零件的安全系数约为20.8。零件安全。

2.模态分析

图1-25的“列举模式”对话框中列出了“曲柄”零件的模态?！澳Ｊ胶?”为其未约束的自由度的模态,在工作中没有意义。第二阶的模态的频率远远大于输入转速的频率,因此在启动及工作过程中,该零件不会发生共振情况。模态验证符合设计要求。

5 零件改进

(1)曲柄零件

由图1-23的应力云图可以看出,零件上的最大应力为23.3MPa,零件上应力小的部分比较多,同时考虑零件的结构,如质量平衡、钻螺孔纹等,可以对一些应力较小的部位减小厚度,从而减轻零件的质量。改进后两个零件的体积为88.8cm³。

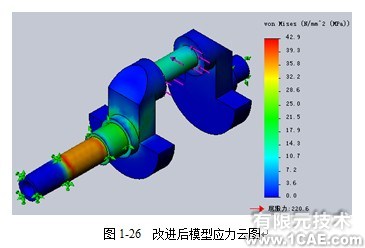

对改进后的模型运行静力分析,结果如图1-26所示:最大von Mises为42.9MPa,安全系数约5.1,零件是安全的。

(2)连杆零件

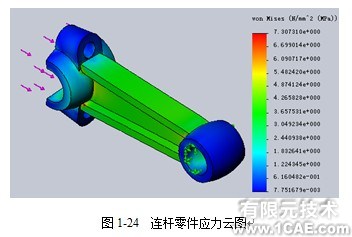

由图1-24的应力云图可以看出,零件上的最大应力为7.3MPa,零件上应力小的部分比较多,同时考虑零件的结构,如质量平衡、钻螺孔纹等,可以对一些应力较小的部位减小厚度,从而减轻零件的质量。改进后两个零件的体积为25.3cm³。

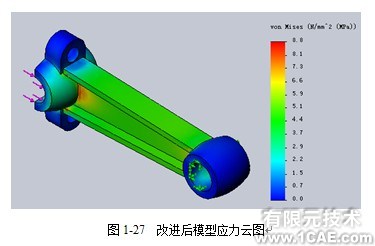

对改进后的模型运行静力分析,结果如图1-27所示:最大von Mises为8.8MPa,安全系数约17.2,零件是安全的。

6 成本节约

曲柄零件的体积减小了41.6,重量减轻了324.5g,如果生产10000件,那么总共可节省材料3245kg;连杆零件的体积减小了3.7,重量减轻了26.6g,如果生产10000件,那么总共可节省材料266kg。以当前市场的普通碳钢价格12000元/吨和灰铸铁的价格8000元/吨,总共可节约成本41068元。
