你害怕做造型么？SOLIDWORKS帮你完成 | 操作视频

2017-03-15  by:CAE仿真在线  来源:互联网

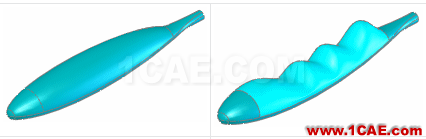

自由形特征用于修改曲面或实体的面。每次只能修改一个面,该面可以有任意条边线。设计人员可以通过生成控制曲线和控制点,然后推拉控制点来修改面,对变形进行直接的交互式控制。可以使用三重轴约束推拉方向。

与变形特征相比,自由形可提供更多的方向控制。自由形可以满足生成曲线设计的消费产品设计师的要求。例如下面设计:

如果要生成一个自由形特征,需要先对以自由形为基础生成参考草图曲线或草图图片可能很有用。图像显示从草图图片生成的参考草图曲线。

选择要修改的面。单击以设定连续性标注,以在修改之前控制修改面与原始面之间的关系(沿所选边界)。

添加控制曲线。

添加控制点到控制曲线。使用网格线帮助匹配这些点。

加入透明度、斑马条纹等来调整显示。这不会影响模型本身的任何元素。

选择一条控制曲线,并使用三重轴拖动控制点来修改面。

最终完成建模。

掌握了这些技巧,做产品造型就简单了,现在就点击下面的视频来学习吧!
