搜索如何在SOLIDWORKS中获取曲线坐标
2017-02-17 by:CAE仿真在线 来源:互联网
有时候需要在曲线上取得某一点的坐标值,或者将曲线转化成点坐标数据,而目前SolidWorks中没有直接的工具和命令,我们可以采用其他技巧方法,如下文:
一、如图1 前视基准面上的一条样条曲线
二、在菜单栏选择“插入”→“参考几何体”→“点”

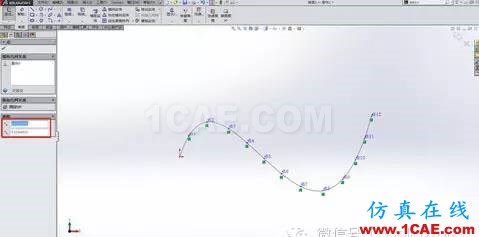

三、在“选择”一项选择样条曲线,可按“距离”、“百分比”或“均匀分布”类型设置插入点,如图中红框所示。

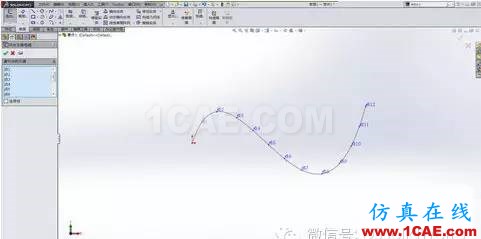

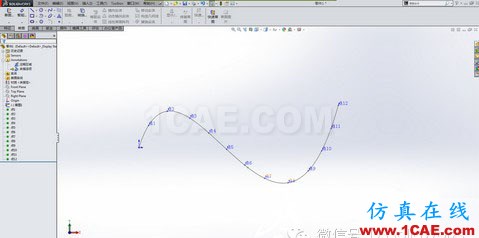

四、确定

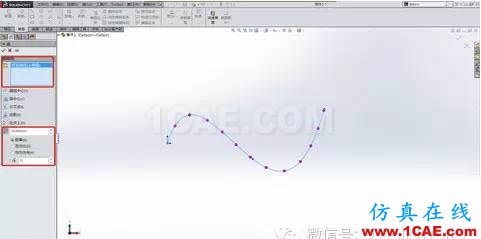

五、在前视基准面新建草图(因为原先曲线是在前视基准面),单击“转换实体引用”命令,选择刚才插入的点,确定,草图中即可获得这些点。
六、在草图编辑状态下,单击相应的点就可以知道点的坐标。
