搜索SOLIDWORKS来告诉你跑车的流体艺术
2017-01-01 by:CAE仿真在线 来源:互联网
使用SOLIDWORKS Flow Simulation向导可以对整个分析过程进行详细的设定,其中我们为跑车设定了时速为80公里每小时。在分析后的结果里可以直观的看到跑车周边空气的流动情况。

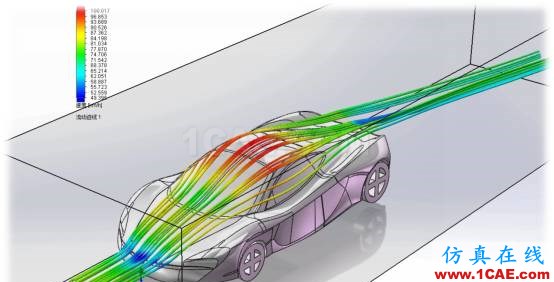

当然对于气体的流动,使用流动轨迹命令能将气体的动态效果直接以动画的形式播放出来。例如下图中经过前挡风玻璃的气体是如何向后流动的。
当然为了能定量的去衡量汽车外形对流体特性的影响,我们对汽车的外观进行了一定的调整。通过下面的对比图片就可以看到,在车尾下部做了一个倾斜的切除。
在所有外部条件一致的情况下再一次对模型进行分析,并记录2个参数:在前进方向上车身受到风的阻力,在竖直方向上车身的浮力(下压力)。结果如下表:
|
|
车尾下部不带倾斜切除 |
车尾下部带倾斜切除 |
|
受到风的阻力 |
151 N |
141 N |
|
竖直方向上车身的浮力 |
83N |
10N |
可以看到加入倾斜切除,跑车的风阻降低并且浮力也降低下压力增加,这都将有利于汽车保证高速移动过程中的稳定性。
*注意算例中用到的模型及参数仅供讨论学习
点击下方视频,查看详细操作
