MBD,百度一下,一大堆解释,但是,真正MBD 的用处是什么呢?
目前,还没有人更深入的说明。
下面,我就来说一下我的真正理解。
要说MBD,就要先说基于模型的标注,有人说,MBD不就是这个意思么? 好吧,暂时我们先这样认为(虽然SOLIDWORKS帮助里也是这么说的)。
我们来看下面一张图:
在这张图上,我们先使用自动尺寸方案,来为它自动生成尺寸(先不说为什么,后续解释)

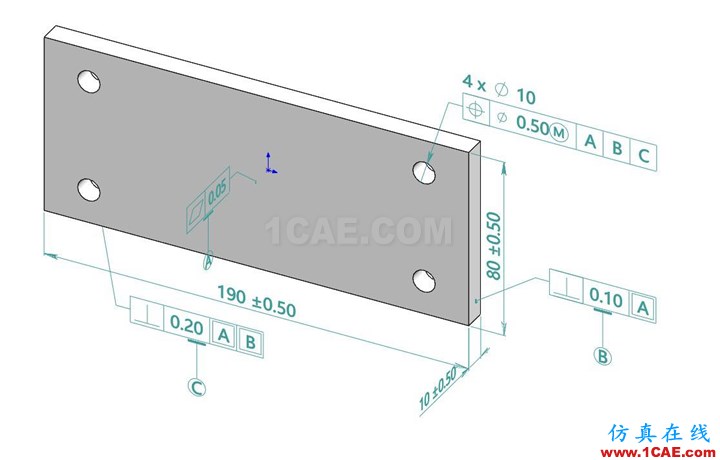

之后,我们得到下图:这张图,实际上,可以叫做是基于模型的标注,也就是我们所说的MBD。

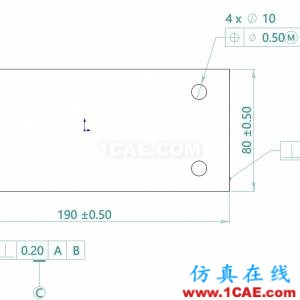

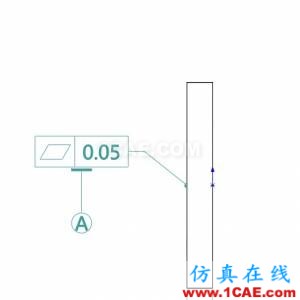

我们来仔细看一下,这个,可以说,才是真正意义上的图纸,就算转换到2D图,也要这样才算是准确,如下两图所示。
为什么这样说呢?因为,如果我们只标一个尺寸190,工人是无法加工的,必须要有190±0.5等公差,工人才能加工,包括位置也是这样,其实,每一个尺寸,都要有公差,才能被加工。
那么,回想一下,你在作图的时候,标公差了么? 而我们如果不用MBD,直接手动在工程图中标的时候,或者是自动标的时候,有想过要标公差么?
其实,也不能说我们没标公差就是错的,因为我们都有个不成文的规定,或者是在技术要求里写了,未注公差,按照GB/T1804-2000执行,或者图纸上有个标准的公差带可以让工人执行;但是,这是我们必须要考虑的。
另外, 大家不要以为标成这样,就是MBD的本意,其实,不是,我们再来看下图:

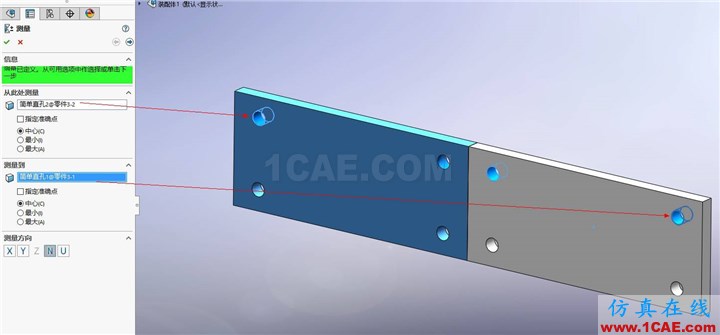

图中,为测量两个孔的距离,在每个尺寸都有公差的情况下,下图中的两个孔,距离加工出来,实际会是多少呢?
细心的同学可能会说,是一个范围,对,没错,就是一个范围,那么,这个范围,是由几个值来决定的呢?这个范围又是多少?

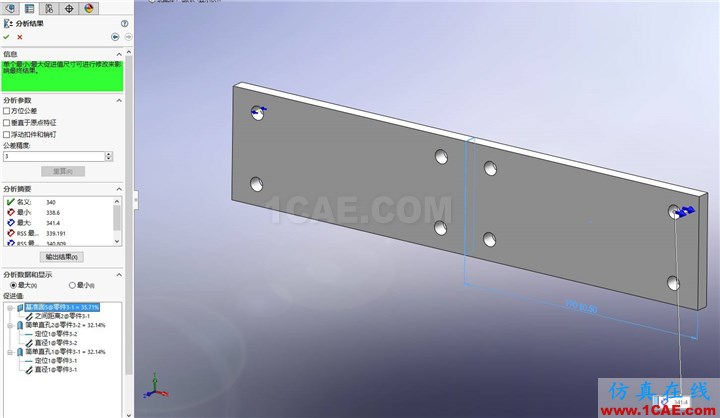

通过SOLIDWORKS MBD的分析,我们可以得出以下结论:
这两个孔的距离,是由以下三个尺寸决定的,而且,SOLIDWORKS还列出了最大值,最小值,同时,影响这个尺寸的三个相关尺寸情况,同时,还给出了影响百分比。
其实,这才是我想说的MBD的真正意义,就是得到最终我们装配后的尺寸,是否符合我们的设计要求。
而这点,在我们普通的2D工程图上,是做不到的,让我们大家都来使用一下MBD出图吧。
