首先笔者在写这篇文章时,已经把2015版本的solidworks给卸载了,当初装这个版本的时候纯属是对于MBD插件的好奇和想要尝试的欲望。
在使用过程中,感觉2015版本的solidworks稳定性不差,和14版本的差不多,13版本之前的,感觉稳定性都不怎么好。
那么我们进入今天的正题,套合样条曲线
首先我先用自己的理解解释一下套合样条曲线的概念。
所谓的套合样条曲线,拆分为两部分就是套合和样条曲线,套合的意思就是连接合并,而样条曲线则意味着,连接之后重新生成的一条曲线为样条曲线。那么他的功能差别主要体现在连接部分的过渡部位。
所以我们可以这么理解,原来的多条线段,在使用套合样条曲线之后会变成一条样条曲线,而真正发生曲率变化的部位就在连接部位。
这里面有一个数值可以控制连接部位的最小半径,叫做“公差”,公差的大小是可以控制连接部位的最小半径的。
那么套合曲线的作用到底有什么效果呢?
在这里我使用一个案例(别针)来进行讲解。

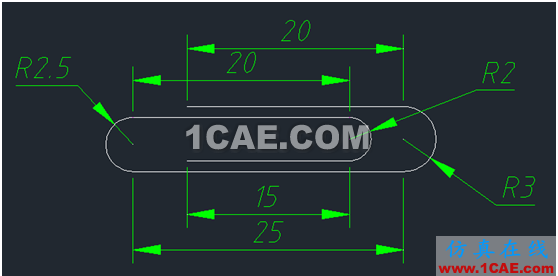

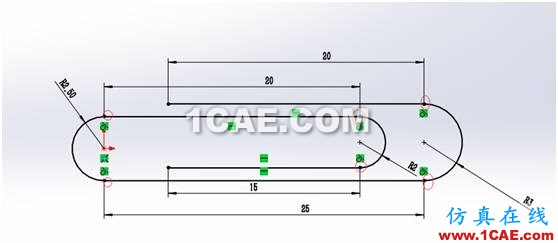

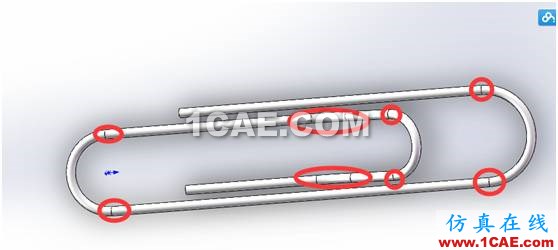

我们都知道,一般情况下别针的草图是由多条直线和圆弧所组成的,所以我们在进行扫描时,扫描的实体就和草图一样是由多个直圆柱和圆弧柱体连接而成的,而他们之间是通过solidworks自定义的合并来形成一个实体的,节点处的连接线就是最好的证明。
当然,在这里我们可以通过使用“显示模型的上色视图”来达到“套合样条曲线”的外观效果。但是在过渡位置我们这幅图是通过草图圆角命令来实现的,而在许多复杂的曲面里面,圆角这个命令其实是很难控制的。

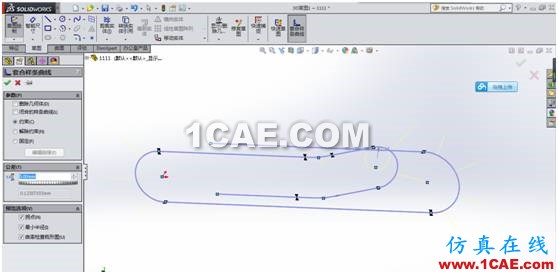

所以我们下面采用“套合样条曲线”来重新来做一遍,看看效果怎么样。
有的人说,还是有“点”啊,嗯,没错,还是有“点”。但是,这个时候你不妨放大草图去看看,你就会明白这些点和原来的点有什么不同了。

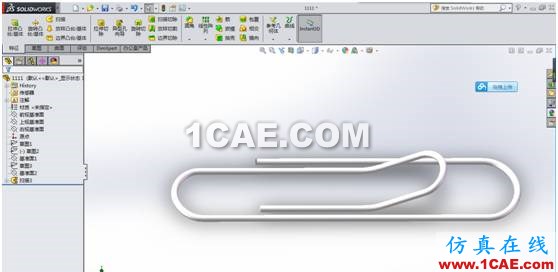

下面我们来看看扫描之后的效果怎么样。
这个是在带边视图上的显示哦。
在这里需要特别注意的是,别针弯曲部分我是通过公差来控制半径的,而没有使用圆角命令。
怎么样,“套合样条曲线”的命令会用了吗?

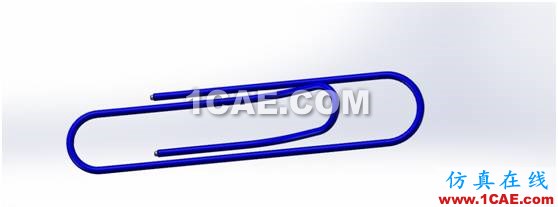

我们来看一下最终的效果图吧。
也许你觉得今天的话题结束了,但是我想说的是,还差一点。
(此处有坑)
那么套合样条曲线有什么限制呢?
据solidworks官方的命令介绍,并没有看出来这个命令的限制。但是,
我在15版的solidworks中遇到了一些麻烦。经过多次试验之后,笔者得出以下结论:
在线线相连情况下:
1、15版套合样条曲线不能同时套合带有样条曲线的多条线段,系统会提示无解;
2、15版套合样条曲线不能同时套合两条及两条以上的样条曲线,系统会提示无解。
而这些限制在14版本里并没有,所以笔者在写这篇文章时又把软件换回了14版本,也希望遇到同类型问题的同仁们能够做借鉴之用。
