作为一种常用的结构件,钣金零件在通信、电子、汽车、农业机械等行业有着广泛地应用。其常用加工形式有弯曲、成形、冲压等,形状和尺寸精度互换性较好,可以满足一般的装配及使用要求。经过塑性变形,金属内部组织得以改善,机械强度有所提高,具有重量轻、刚度好、精度高和外形光滑美观的特点,与焊接、胶接等工艺配合,可使零件结构更趋合理,加工更加方便,是制造复杂形状结构件的主要方法。
国内多数企业虽然已经引入CAD技术,但对钣金下料计算大多仍采用等分投影法,与传统手工计算方法相比,过程虽有所简化,其实质并没有得到根本改变,只是将图板换成了“电子图板”。目前业界流行的SolidWorks、Solid Edge、proeNGINEER等三维CAD软件均具有钣金设计模块,可以便捷地完成钣金设计,获取所需下料展开图,提高设计质量和效率。本文将以proeNGINEER为平台,通过两个典型案例,对其设计过程加以简介。
1、45°斜交三通管
如图1所示,本工件由管1和管2成45°斜交焊合构成。
(1)斜交三通管 (2)管1 (3)管2
其中管1下料计算步骤如下。
(1) 新建钣金零件,设定模板为“mmns_part_sheetmetal”。

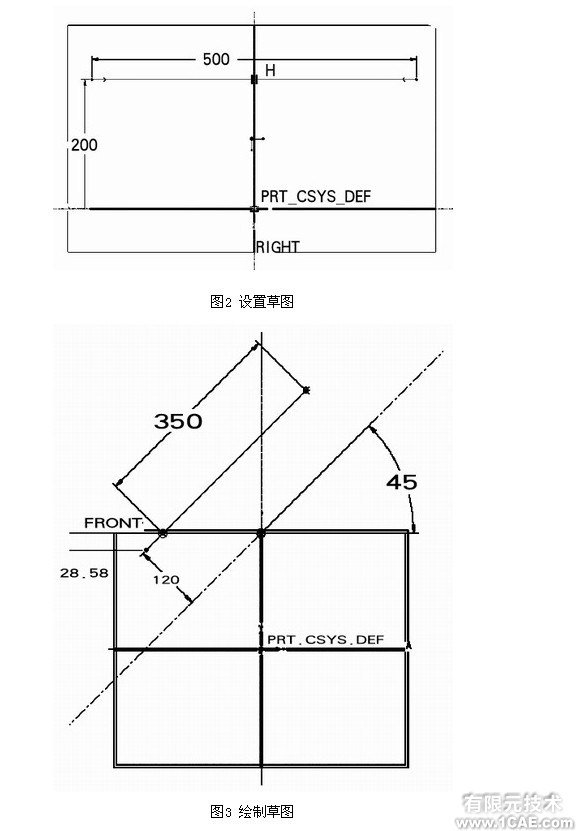

(2) 选择下拉菜单“插入/薄板伸出项/旋转”命令,在top基准面上绘制草图,设定旋转轴为Front,双侧对称旋转,预留加工余量为1°,确定旋转角度为359°,设定相应材料厚度。如图2所示。
(3)选择“插入/切削/旋转”命令,设定草图基准面为Front,如图3所示,绘制草图,设定45°基准轴线为旋转轴,双侧对称360°旋转除料。
(4)选择“插入/折弯操作/展开”命令,选取钣金展开固定面为359°处预留接缝,规则展开全部表面后,即可获得管1的下料展开图。如图4所示。
(5)同上所述,管2下料展开图如图5所示。在本例中,用户采用拉伸切削或钻孔命令,均可达到相同的效果。
