Creo 3.0 Parametric 配置选项文件使用说明

2017-01-24  by:CAE仿真在线  来源:互联网

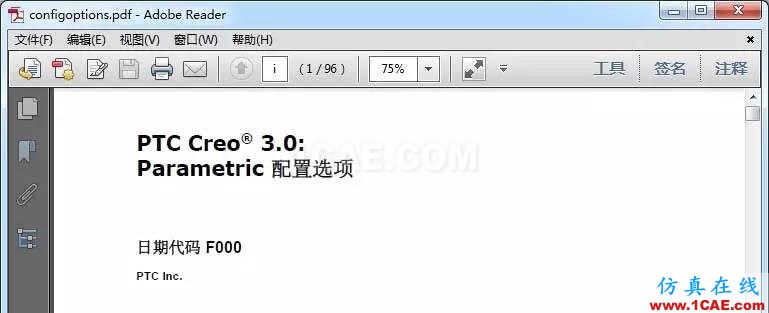

Creo Parametric 3.0 F000,其配置选项与Creo Parametric 2.0有部分更新,研究PTC Creo® 3.0 Parametric 配置选项configoptions.pdf,再次整理一下自己正在使用的配置选项Config.pro、绘图选项Iso.dtl以及Creo_Parametric_Customization.ui
有两点需要说明:
①Creo 3.0的Config.pro中添加这个选项,
measure_dialog_expand yes
!确定测量对话框的默认外观 (展开或折叠)
指定后测量对话框自动打开,不再折叠,默认是NO即折叠!如图示:

②在Iso.dtl中添加这个选项,
ignore_model_layer_status no!(绘图层覆盖模型)如果设置为"是",在绘图中将忽略模型中的层状态设置,可在绘图中对三维模型层的状态进行单独设置。默认值:Iso.dtl中添加该项后,在绘图内将会按照模型的层显示状况,不必再手动改层显示状况。方便转图

③下图是Creo_Parametric_Customization.ui界面截图

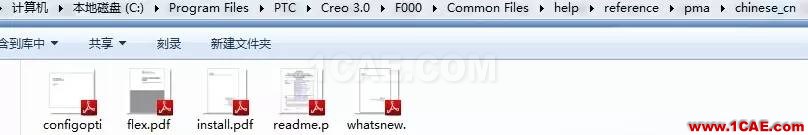

④configoptions.pdf路径:C:\Program Files\PTC\Creo 3.0\F000\Common Files\help\reference\pma\chinese_cn

Creo® 3.0 Parametric 配置选项:
Creo_3.0_配置文件使用说明.txt
一、Creo配置文件使用说明
①Config.pro设置项放置路径:C:\Program Files\PTC\Creo 3.0\F000\Common Files\text,Default config.pro即初始的Config.pro设置文件
②Creo_parametric_customization.ui导入软件定制界面设置文件,操作方法:文件-选项-窗口设置-导入窗口设置。加载到缓存文件路径C:\Users\chncgn\AppData\Roaming\PTC\ProENGINEER\Wildfire\.wf\.Settings
③A4_drawing.drw.1工程图模板放置路径:C:\Program Files\PTC\Creo 3.0\F000\Common Files\templates
④Iso.dtl绘图属性配置文件,放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\text,Default iso.dtl即初始的绘图属性配置文件...........更多请下载原文件
