搜索Creo Parametric之动态剖面功能简介
2016-12-31 by:CAE仿真在线 来源:互联网
取自于CoCreate(Creo Elements/Direct)的功能,现在也能在Creo Parametric内使用了
在视图选项卡内,截面下可以选平面
选择定义的平面
选择定义的平面

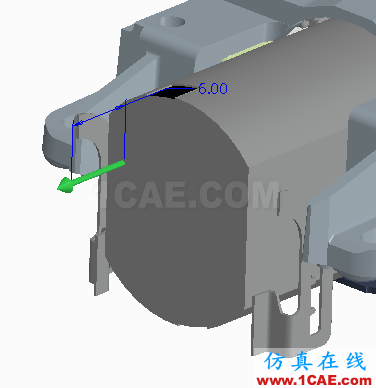

也可双击尺寸,手动输入移动距离
也可选反转向量来移动
可以显示剖面的区域颜色
可以显示剖面区域的剖面斜线,不同零件的会以不同的剖面斜线来表示
改为自由定位
可以自行拖拉向量,比如直线向量
或是旋转向量
可以将剖面横截面显示为二维视图模式,如同工程图显示的一般
可以切换预览模式的开关。
这是开
这是关
这是预览快速开关。
?
已经保存在模型内,会显示截面的选项,下次需要看截面状态,只要直接截面右键激活即可
介绍视频:
