搜索Creo—出完整钣金工程图的一般步骤
2016-11-26 by:CAE仿真在线 来源:互联网
1.首先出图之前的一些准备工作,如创建一个定向视图作为轴测图,创建一个钣金件折弯顺序表,创建展平状态,零件的三维标注(如果有需要的话)等
2.新建一个工程图,创建三视图,并标注好尺寸,如下图:
3.创建轴测图,通过显示注释模型标好尺寸,如下图:

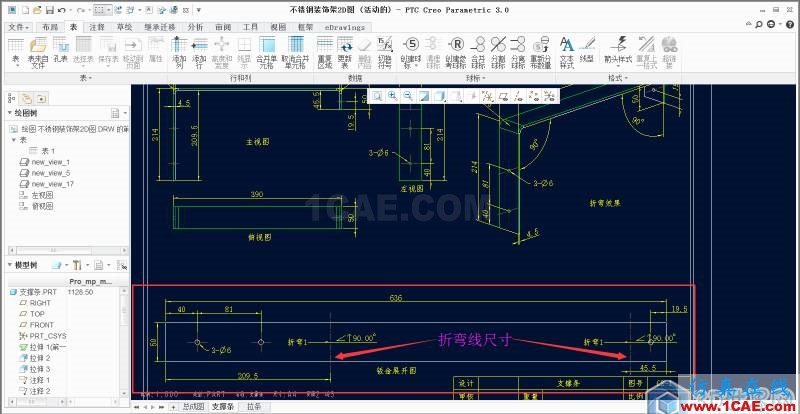

4.创建钣金展开图(下料图),并标好尺寸,如折弯线等尺寸,如下图:
5.插入在3D模型创建的折弯顺序表,并调整位置,操作如下:

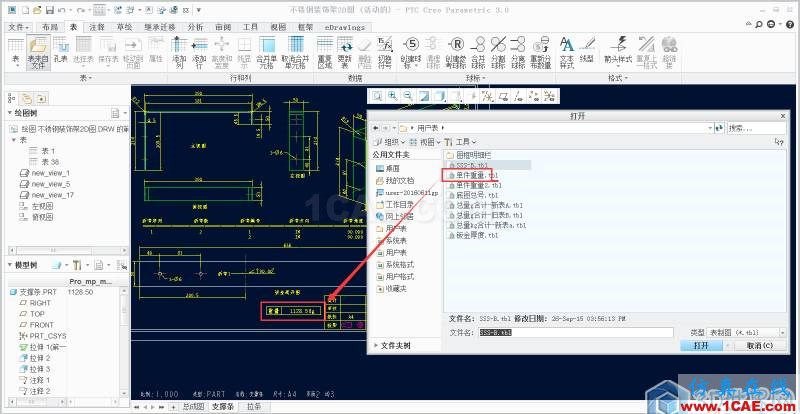

6.插入重量表和技术要求,如下图:

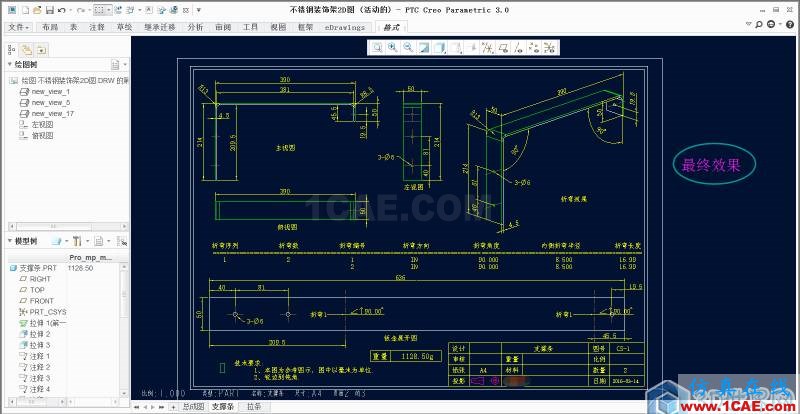

最终效果:
