Creo 4.0 柔性建模更新功能一览（FMX）

2016-11-26 by:CAE仿真在线来源:互联网

在钣金设计环境支持柔性建模

PTC的CREO柔性建模可用于钣金零件。在钣金设计中,灵活的造型标签、选择方法、命令等,都是公认的钣金设计。在钣金设计对象的新的灵活的修改工具如下:

钣金设计意图,如弯头、浮雕、角焊缝识别,并形成

从原始特征创作中独立于钣金设计对象的修改

设计对象的报告

使用钣金对象选择作为基于意图的输入来移动,删除,等等

您可以使用钣金设计对象的识别和修改微调模型,并避免重新设计。您也可以快速更改个别或全局的设计意图特性。

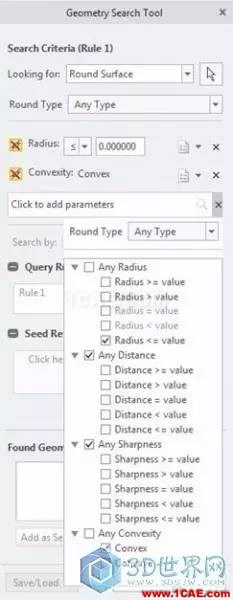

在PTC的Creo柔性建模的新几何搜索工具

使用这个强大的几何搜索工具,快速找到类似的几何形状或设计对象作为输入的同时修改。您可以创建搜索几何的规则如下所述:

创建一个基于几何或设计意图特征的规则。

基于种子选择的规则参数。

保存或加载重用规则。

下面列出的规则的例子

选择所有的孔直径D>mm,d<3mm

选择所有轮半径R<1mm

查找所有类似的几何形状。

当您从另一个工具中打开几何搜索工具时,您可以选择做下面列出的操作之一:

Add as a selection—搜索结果被添加到选择

Use as query in active feature—将搜索结果添加到保存到参考收集器的查询,到您打开几何搜索工具的工具。

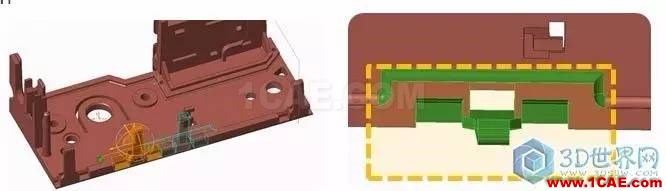

柔性建模支持二维框选

对于更快的选择和更高的设计效率,选择使用的二维框是可用于大多数对象的动作工作流程。这种易于使用的选择类型支持左到右的选择,选择框中的所有对象和右到左的选择,选择所有对象的框感动。选择过滤器也适用于在选择过程中。

柔性建模的形状选择改进

形状识别的BOSS柱和削减区域有改进。通过对表面的自动检测,在选择过程中发现更多的局部形状。此外,被发现的形状是更多的独立种子。从形状选择更直观的结果提高了易用性。

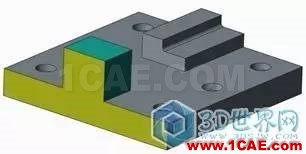

Creo Parametric 3.0和更早的形状选择的例子

Creo Parametric 4.0的形状选择的例子

迷你工具栏在PTC的Creo柔性建模是可用的

在灵活的建模环境中,迷你工具栏显示了一个额外的行与一组选择选项。这些包括各种形状的选择类型和选择使用几何规则。当您右键单击时,快捷菜单也可用。无论是否使用快捷菜单或迷你工具栏,只有适用于当前选择的命令可用。当选择几何时,上下文敏感的命令可在指针位于您的选择的旁边。更快更直观的命令,使工作更容易和更富有成效。
