HyperMesh的六面体网格划分之spin

2016-11-04  by:CAE仿真在线  来源:互联网

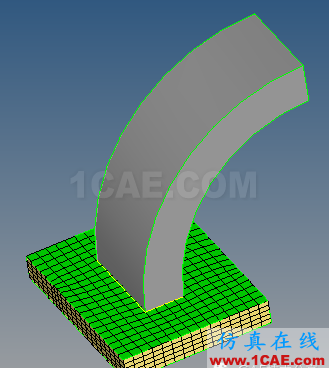

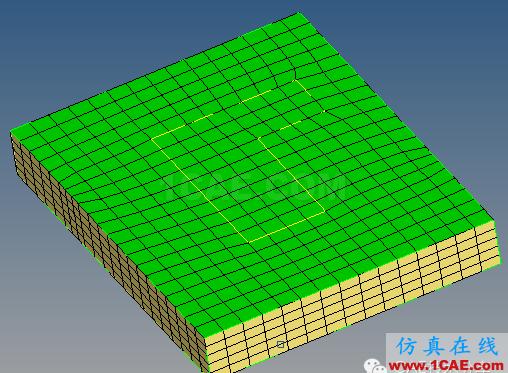

对于回转体如果回转体的截面网格已经划分好,可以直接采用网格旋转的方式完成整个回转体的网格划分。如图1所示的模型,其中回转体的地面网格已经划分好,如图2所示。

图1

图2

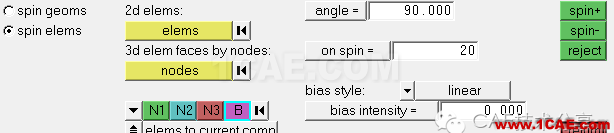

旋转网格在3D面板下面的spin命令里面,面板如图3所示。

图3

先框选回转体截面的所有单元,注意选的时候先隐藏3D compennent,否则会框选到很多多余单元。

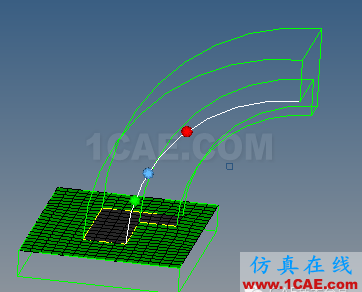

旋转的时候采用3点和圆心的方式,先选择圆弧上的三个点。如图4所示。

图4

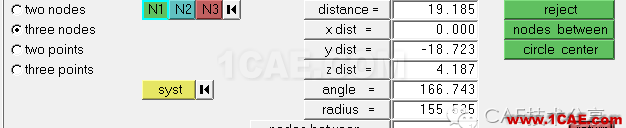

三点选定后需要选择圆心,而图形中暂时没有圆心,需要临时创建一个,输入F4快捷键。如图5所示,通过3点创建一个圆心。

图5

创建圆心后如图6所示。

图6

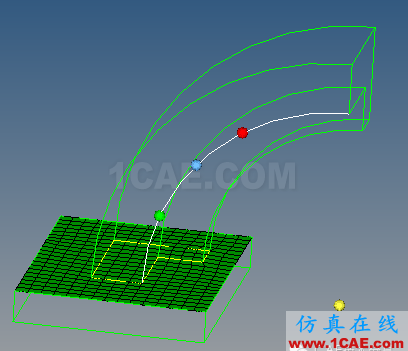

再回到spin面板,选择三点和圆心后如图7所示。

图7

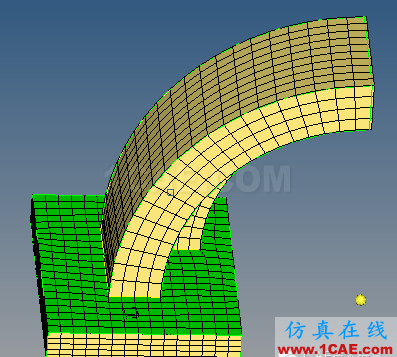

最终得到的网格如图8所示。

图8
