HyperMesh的六面体网格划分之elem offset

2016-11-04  by:CAE仿真在线  来源:互联网

HypeiMesh划分实体网格时,可以采用elem offset命令,将已经画好的面网格通过偏移的方式进行拖拽,完成实体网格的划分。针对如下模型。

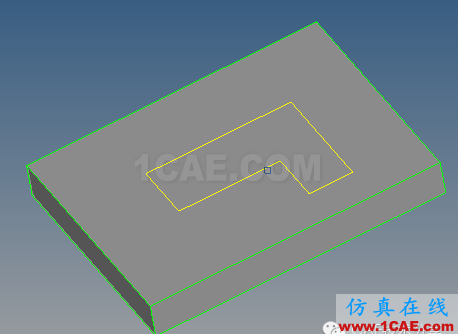

图1

这是一个封闭的矩形面模型,最后需要画成实体网格,采取的方法是先画最上面一层的面网格,再通过elem offset的方式往下拖拽。

在Mode下新建两个Compenents,一个用于放2D网格,一个用于放3D网格。

首先利用2D面板下的automesh划分上面一层的网格,注意先激活新建的2D compenent.划分采用正方形单元。

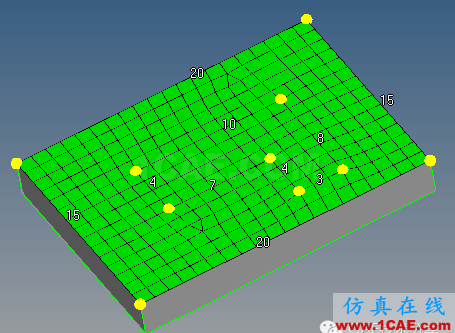

图2

划分完成后如图2所示,存在少数三角形网格,进行手动修改,修改的时候采用先对局部网格重划分,之后根据需要增加节点,调节完成后通过smooth调节,最终如图3所示。

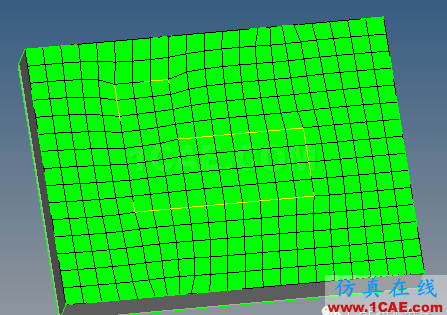

图3

然后需要划分三维网格,划分前先激活3D compenent。

采用3D面板下的elem offset命令,面板如图4所示。

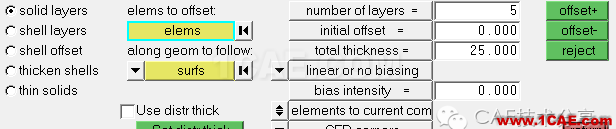

图4

选择需要偏移的所有单元,设置后便宜分数(number of layers)、偏移的总厚度(totalthickness),之后根据平面的法向方向选择是正偏移还是负偏移。

查询法向方向通过Tool面板下的normals命令,最终划分好的网格如图5所示。

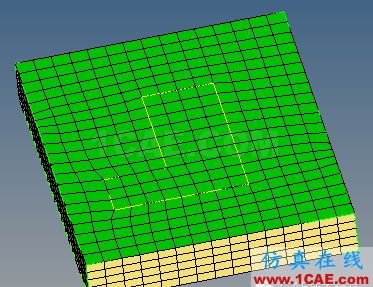

图5
