HyperMesh刚性单元的创建

2016-11-04  by:CAE仿真在线  来源:互联网

在HyperMesh中创建刚性单元时,首先创建一个新的component,如图1所示。

图1

刚性单元没有属性。

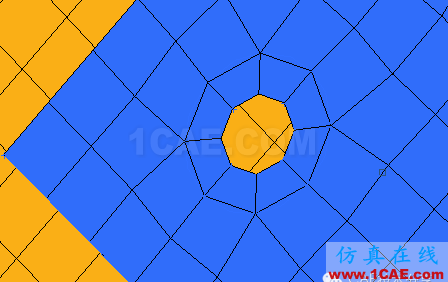

创建完的rigid层目前是空的,如图2所示,需要将孔周围进行刚性处理。

图2

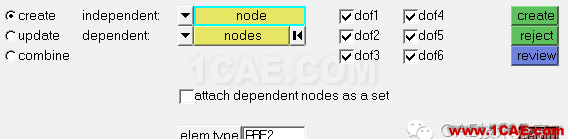

创建刚性单元在1D面板下的rigids命令下,面板如图3.

图3

需要将孔周围的一圈节点和孔中心处进行刚性连接,图3中的independent是主点,圆中心的点即为主点,dependent为从点,圆孔周围的一圈节点是从点,因此需要注意将类型选为multiple nodes。

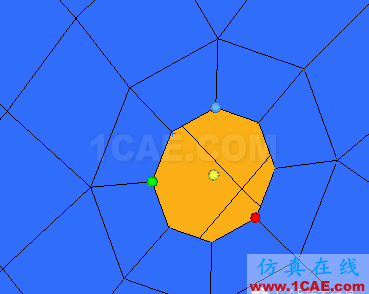

目前圆孔中心并没有点显示,因此需要先建立一个圆心,通过快捷键F4打开查询面板,通过3节点创建一个圆心。最终如图4所示。

图4

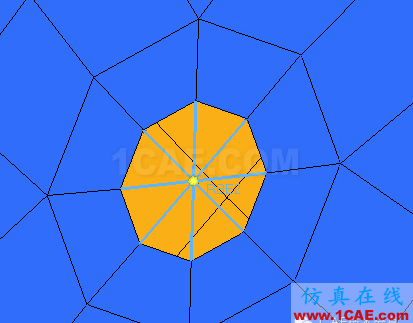

返回rigid面板,选择主点和从点,注意选择从点的时候采用by path的方式比较方便,创建完成后如图5所示。

图5
