hypermesh与ABAQUS对接：.inp文件导入导出

2016-11-04  by:CAE仿真在线  来源:互联网

利用hypermesh建立有限元模型,export为.inp文件,在ABAQUS中导入文件,建立有限元模型是比较常用的建模方式,利用ABAQUS分析计算;

一、hypermesh 导出.inp文件

二、ABAQUS 导入.inp文件

1、hypermesh导出.inp文件

如图1所示:在hypermesh中做好前处理之后,依次单击file→export→选择export solver deck;进入export设置界面,如图中设置,然后单击export即完成hypermesh输出模型文件.inp;

图1 hypermesh导出.inp文件设置

2、ABAQUS 导入.inp文件

ABAQUS导入.inp文件有两种方式:(1)建立job,source选择input file,选择要导入的文件,单击continue,如图2所示;随后进入edit job界面如图3所示;

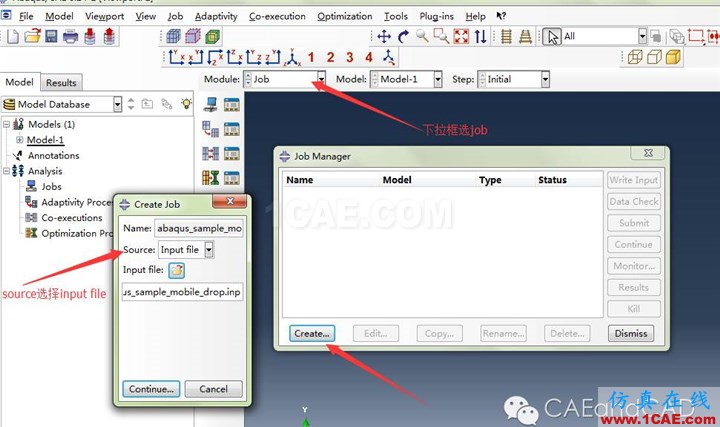

图2 ABAQUS create Job

选择默认设置,后续需要设置时再补充说明;单击ok即完成;

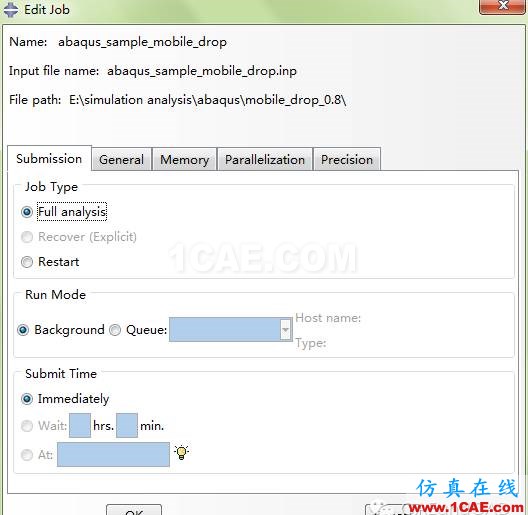

图3 edit Job

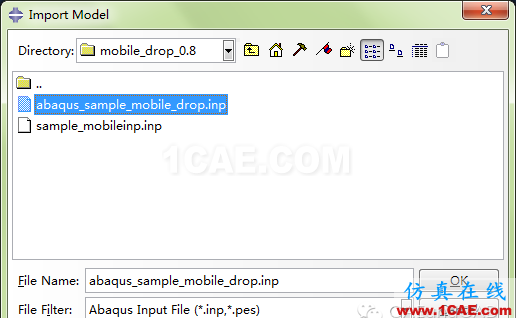

(2)依次单击file→import→选择model,在import model窗口file filter选择*.inp文件类型,选中导入的文件,单击OK;
