Altair, 不只是HyperMesh 之 复杂实体网格建模

2016-11-07  by:CAE仿真在线  来源:互联网

Altair SimLab是具有流程向导的、基于特征识别的有限元建模软件,可以快速和准确模拟复杂装配件的工程行为。SimLab将建模仿真任务自动化,减少人为错误和用于创建模型和解析结果的时间消耗。SimLab不是传统的前后处理软件而是一个垂直应用开发平台,捕捉并创建自动化的仿真流程。

SimLab通过各种途径获得高质量的网格。从CAD模型得到特征,比如圆角、圆柱等,将它们体现在有限元模型中。这些特征可直接用在后续的步骤中,而无需再从原始的CAD几何获得。
在划分六面体或四面体单元时,SimLab首先在装配的每个部件表面划分高质量的面网格,然后生成体网格并保持表面网格的质量。
SimLab有很多独特和有效的工具来生成不同类型的网格。用户向导的模板将这些工具集成为一个流畅和自动化的流程,不仅用来划分网格,而且可以得到高质量的网格,适用于不同分析类型如NVH、耐久、疲劳、CFD等的分析需求。

自动生成网格

• 四面体和六面体的体网格

• 四边形和三角形的面网格

• 1D网格创建,用于连接部件和接触面

基于特征的网格划分

• 自动识别CAD特征

• 将网格模板施加到特征上(圆柱、圆角和孔等)

• 自动识别接触面

基于分析类型和质量准则的网格划分

• 使用模板和经验来生成特定分析类型所需网格(比如NVH、声腔分析和疲劳等)

主要特点

使用模板快速进行复杂装配的网格划分

自动的基于模板的接触创建

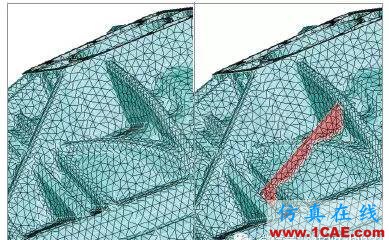

易于创建、编辑和移动肋

成功案例

Dana利用Altair SimLab实现动力总成模型的自动网格划分,大幅节省时间
