HyperMesh的bathMesher使用

2016-10-18  by:CAE仿真在线  来源:互联网

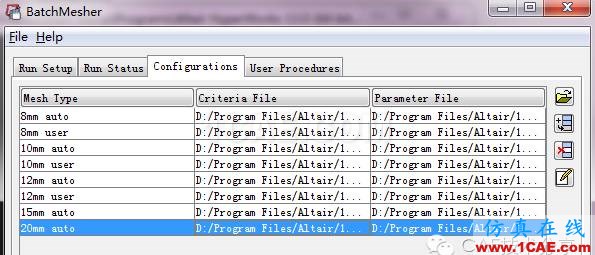

bathMesher批处理功能能实现自动几何清理和网格划分,遵循设定好的几何清理标准和网格划分标准。通过菜单打开bathMesher后通过菜单Configuration设置批处理标准,默认的如图1所示。

图1

可以通过右边的按键自己添加批处理标准,需要指定文件Criteria Files(网格划分标准)和Parameter Files(几何清理标准)。

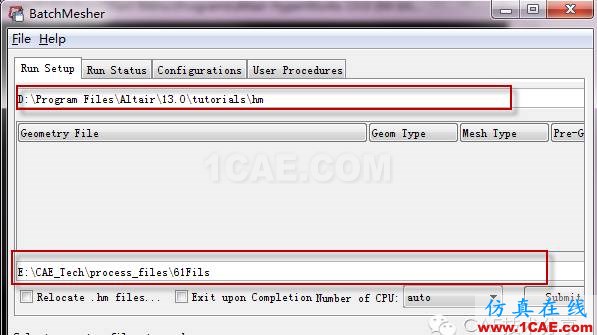

设置完成后,需要通过Run Setup指定需要处理的文件来源位置和输出位置,如图2所示。

图2

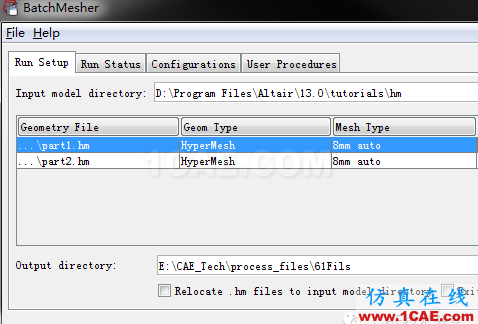

之后点击右边的第一个按键添加具体文件,添加后通过Mesh Type指定遵循的标准,如图3。

图3

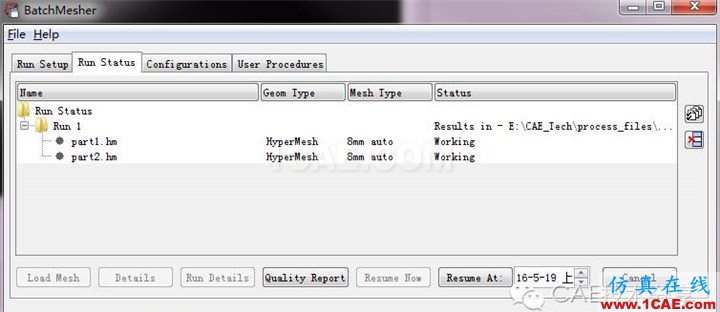

设置完成后即可点击submit提交,工作过程中如图4所示。

图4

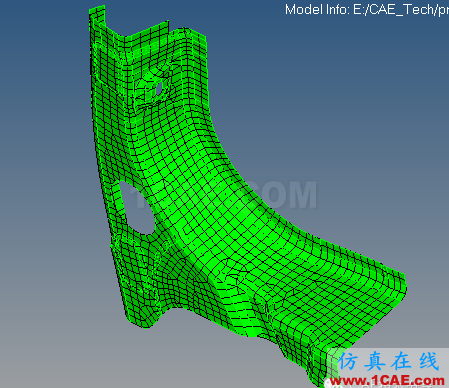

一旦完成,会显示Done,之后点击下面的Load Meh即可打开HyperMesh查看处理后的模型,如图5所示。

图5
