HyperMesh导入Abaqus的变形后模型进行编辑并输出inp

2016-10-18  by:CAE仿真在线  来源:互联网

经过Abaqus的操作可以将Abaqus计算后的变形单元和节点输出为inp文件,这个inp文件可以通过HyperMesh读取。

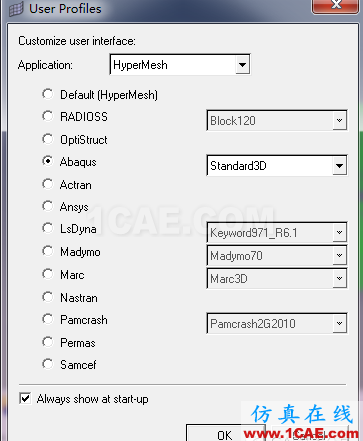

打开HyperMesh后设置user files为Abaqus,如图1所示。

图1

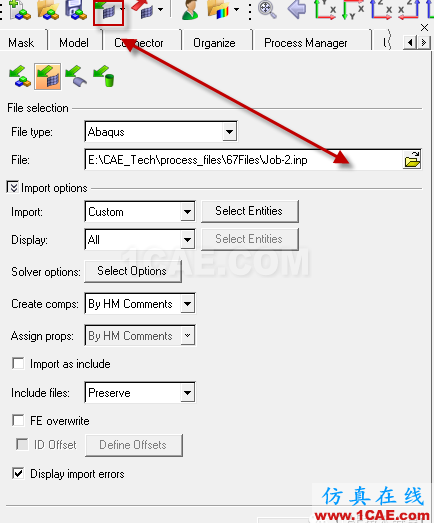

之后通过import Solve Deck导入Abaqus生成的inp文件,如图2所示。

图2

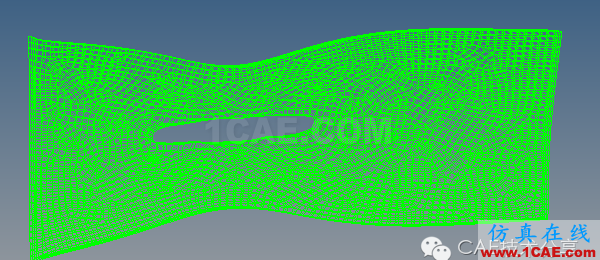

之后点击import即可在窗口显示导入的变形模型,如图3所示。

图3

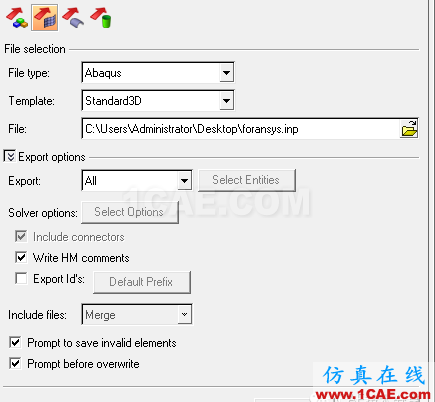

在此基础上,可以对网格进行编辑重划分,修改结束后同样可以导出修改后的模型inp文件,如图4所示。

图4

此时的inp文件记录了在HyperMesh中修改后的模型。

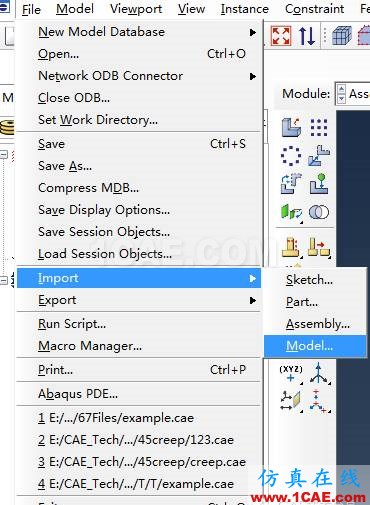

再之后,可以通过Abaqus导入Hm生成的inp文件,如图5所示。

图5

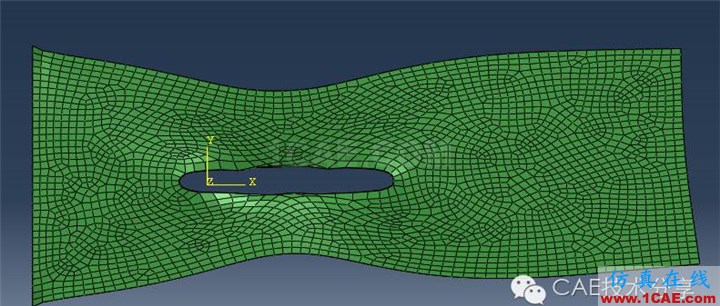

导入后的模型在Abaqus中的显式如图6所示。

图6

在HyperMesh编辑三维单元网格不是那么方便,建议的思路是先生成实体再进行网格编辑。

Abaqus6.12以后的版本据说可以由孤立的网格生成实体模型,这个还是比较方便的,生成实体模型后在Abaqus里面就可以进行网格重划分。
