Dynaform5.9.3新功能------自动设置的流程模板功能
2016-12-24 by:CAE仿真在线 来源:互联网

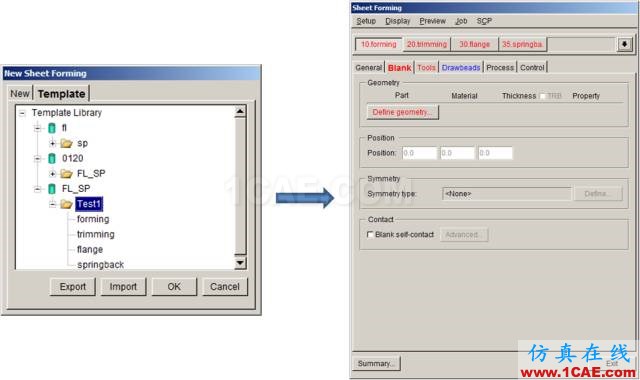

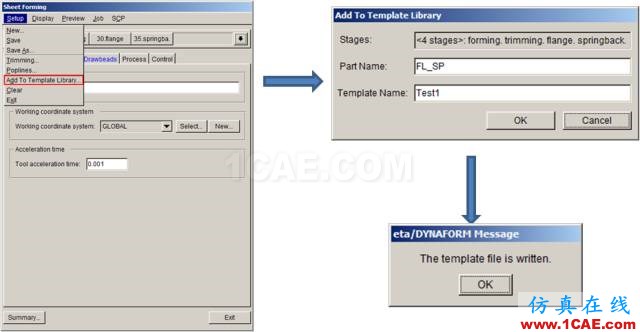

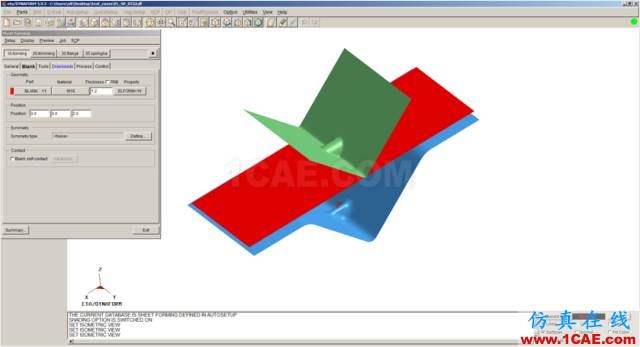

Dynaform5.9.3在自动设置模块内新添加了流程模板功能。该功能可以为典型的零件,诸如翼子板,引擎盖内、外板,顶盖内、外板等设置固定的分析流程。并且支持流程的导入,导出,存储。每次使用Dynaform分析零件,都需要创建分析类型,无论是拉延,切边,翻边,还是回弹等等,都需要用户设置不同分析类型,以便在软件中一次性完成所有工序的设置。有些零件,比如车门内板,外板之类。这些零件的分析步骤基本一致,所不同的是零件之间的曲面结构有细微差别,所以用户在设置时需要重复劳动。为了减少这种重复劳动,简化用户 日常分析的时间,我们推出这个流程模板的功能。该功能支持用户创建零件的分析流程,且可固化该流程,形成用户自己的流程库,如果进行类似零件的分析,只需在库中寻找需要的流程模板即可一次性完成分析类型创建。在593的环境下,完成一个零件的标准分析流程,包括拉延,切边,翻边,回弹的全工序分析。 通过新的流程模板命令,将上述的设置流程固化,并添加到库中。在新的设置中,通过导入流程库中的标准设置,一次性创建包括拉延,切边,翻边,回弹的分析流程,用户只需逐步设置即可,节省大量分析时间。
