目前,笔记本的设计理念越来趋向于超薄,超轻的设计理念,众多笔记本制造商也正在努力迎合这种新的理念;为此,他们不断在笔记本的结构设计,材料应用上大胆创新。然而创新并不是一蹴而就,需要我们不断地试验,不断地测试,不断地调整,一步一步逼近我们想要达到的目标;在此期间,如果还按以前的做法:设计模型,制作手板,实际测试,然后再修正手板,或者重做手板,那么就需要昂贵的成本和大量的时间;往往一套手板的制作费用很高,而且多次测试的不稳定性也较高,花费时间也较长;笔记本减薄以后,对其性能会造成较大影响,比如硬盘、光驱、主板等器件在冲击、跌落过程中,很可能会失效,这将直接影响笔记本的使用。在本公司的某款笔记本在设计过程中,硬盘的冲击加速度一直超过其规定值,而通过应用abaqus 对多个方案进行了分析对比,最后找到了可行的解决方案。

1 CAD 模型

    笔记本在开机状态下,冲击底面的安装图如图1 所示;


图1 冲击底面的CAD 模型


2 CAE 模型



图2 冲击底面的CAE 模型

3 加载及边界条件

    在冲击台下表面施加幅值大小为122g,时间为2ms,方向垂直向上的半正弦波加速度A,对整个模型施加大小为1.524m/s,方向垂直向下的初始速度V;如图3 所示;


图3 加载及边界条件

4 分析结果

    4.1 原始方案(如图4)


图4 原始方案

    结果:由于D 壳在冲击过程中变形较大,与冲击台发生了直接撞击,导致硬盘加速度过大,超过规定值(275g);

4.2 新方案一:在D 壳下增加第五支橡胶垫(如图5)


图5 在D 壳下增加第五支橡胶垫

    结果:由于增加了第五支胶垫,对D 壳产生了缓冲作用,大大降低了硬盘加速度;

    4.3 新方案二:将原方案的四个胶垫的材料更换为PC+ABS

    结果:由于更换材料后,四个胶垫在冲击压缩中变形量降低了,D 壳与冲击台的撞击力减少了,所以硬盘加速度也降低了;

    4.4 新方案三:在原方案的基础上把D 壳四支胶垫的相对距离缩小(如图6)


图6 把D 壳四支胶垫的相对距离缩小

    结果:胶垫相对位置缩小,增加了D 壳的刚度,所以变形量减小,减小撞击力,降低硬盘加速度;

    4.5 新方案四:把原方案的胶垫材料更换为TPU(弹性模量高于橡胶),同时胶垫加厚1.3mm;

    结果:和方案二相似,更换材料后,胶垫变形量降低了,同时胶垫增高后,加高了D 壳与冲击台之间的距离,所以D 壳与冲击台的撞击力也会减小,硬盘加速度相应也降低了;

5 结论

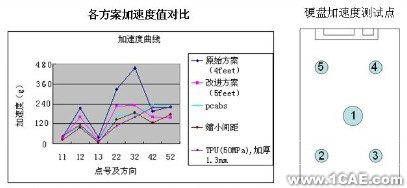

    通过图7 的曲线对比,我们可以清楚地看到各方案的优化结果,很明显,新方案的硬盘加速度都低于240g,满足设计要求。


图7 各方案的优化结果曲线对比

    从而得出以下两点结论:

    1. 在冲击、跌落等动态过程中,D 壳的变形量,胶垫的变形量,是我们关心的重要数据;因为通过对它们的掌握,我们才能判断冲击过程中D 壳是否会与冲击台发生碰撞,或者D 壳受到碰撞力的大小,从而能够判断硬盘的加速度大小;

    2. 当D 壳结构材料一定时,合理选取胶垫的厚度、硬度及其间距,都可以调整D 壳与冲击台之间的碰撞力大小,从而保证硬盘受到?；?

6 给ID 设计师提供两条建议

    1. 在ID/ME 的最初布局中就要考虑胶垫的位置、厚度和材料硬度,这些重要的参数对于后期冲击时, HDD是否能够得到很好的防护都有很大的影响;

    2. 在ID/ME 阶段,在ME 完成3D 后,开模前,可以通过仿真分析,提供有效的方案对比和优化建议。
