自定义AutoForm材料库文件举例
引言
在实际工作中,我们会经常遇到,有材料牌号和机械性能参数而在AutoForm中没有可以用的材料库时,不知道怎么办。其实大家碰到这种情况事不要惊慌,可以利用AutoForm的材料生成器来完成自定义材料库。
下面的是一组铝板的材料基本参数:
应力应变硬化曲线,可以使用的近似公式有两种,即Ludwik和Swift。
Ludwik:
Swift:
1、Ludwik近似公式
1)、选择铝板;
2)、删除热属性;
3)、选择生成Ludwik硬化曲线;
4)、输入初始屈服强度、n值和K值;
5)、输入r值;
6)、输入材料库名称然后输出保存。

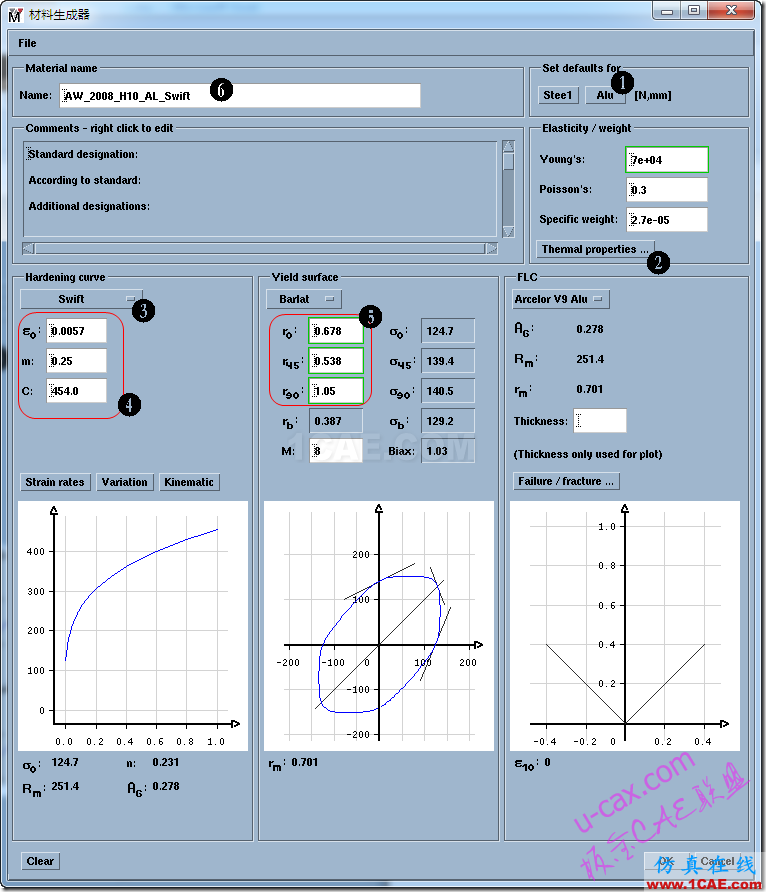

2、Swift近似公式
1)、选择铝板;
2)、删除热属性;
3)、选择生成Swift硬化曲线;
4)、输入初始屈服应变、n值和K值;
5)、输入r值;
6)、输入材料库名称然后输出保存。

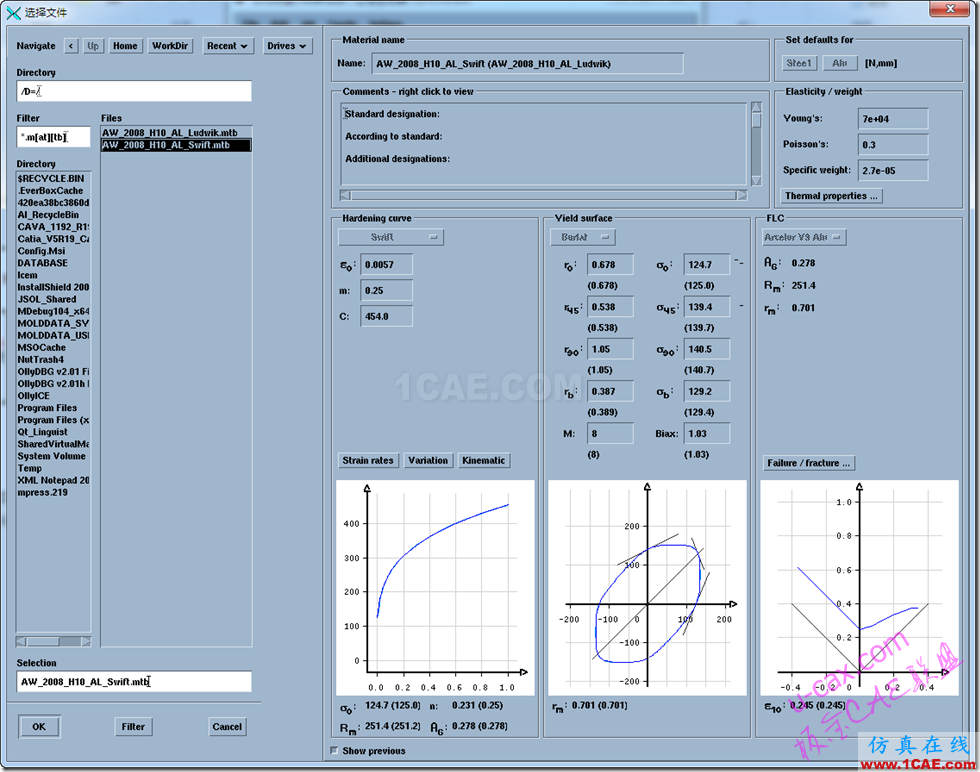

3、两种近似方法对比
从上面的对比图中可以看出,这两种近似方法计算得出的材料库基本一致。
