autoform材料库的材料创建方法
一. JSC270D材料性能参数
| JSC270D | σs | σb | k | n | r0 | r45 | r90 |
| 164 | 293 | 592 | 0.28 | 1.865 | 1.686 | 2.192 |
σs:屈服强度(MPa)
σb:抗拉强度(MPa)
K:硬化系数
n:硬化指数
r0、r45、r90:各向异性系数
二.AUTOFORM的材料生成
-
Model/Material generator

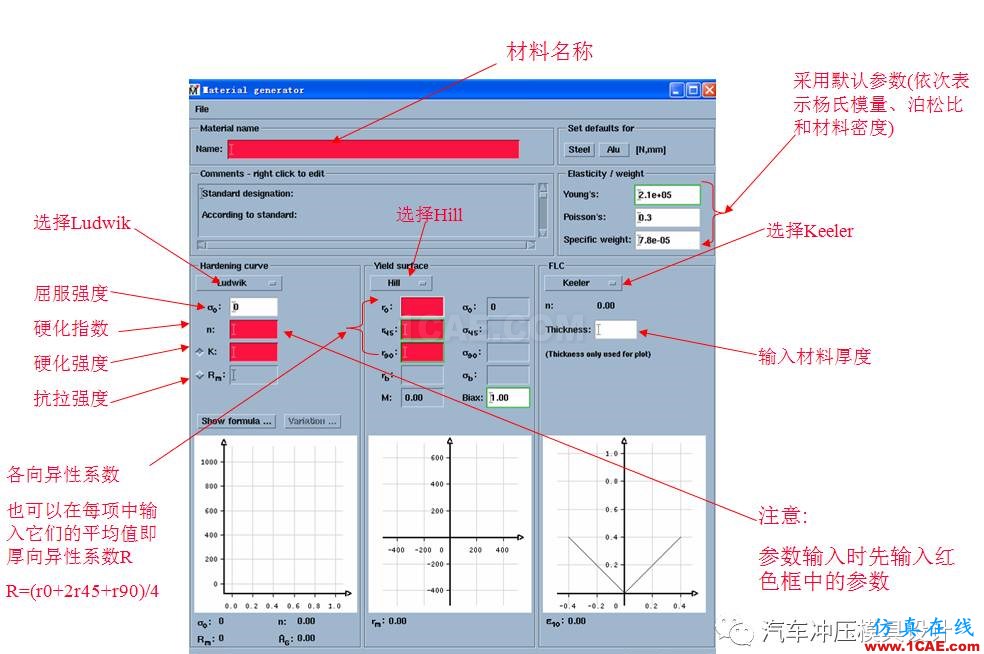

2. Material generator对话框话框

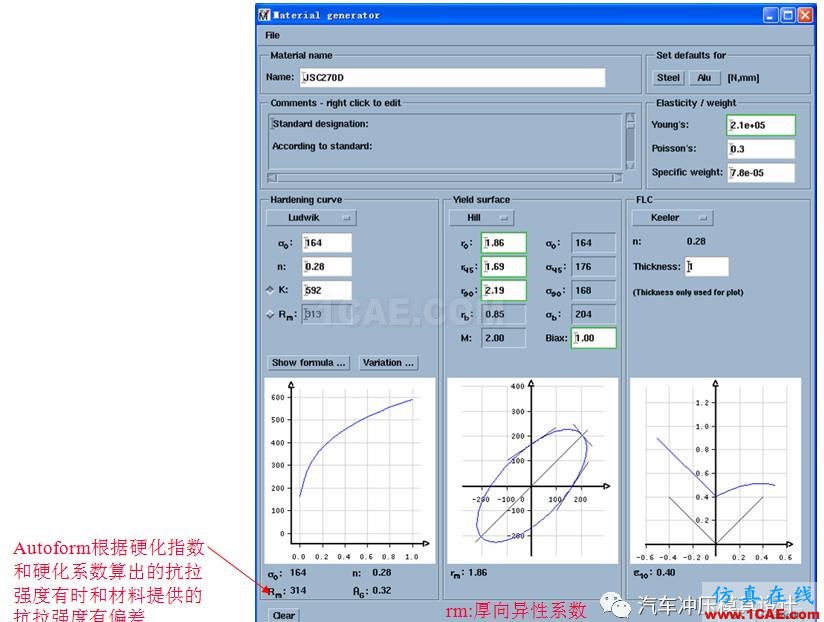

3.参数输入

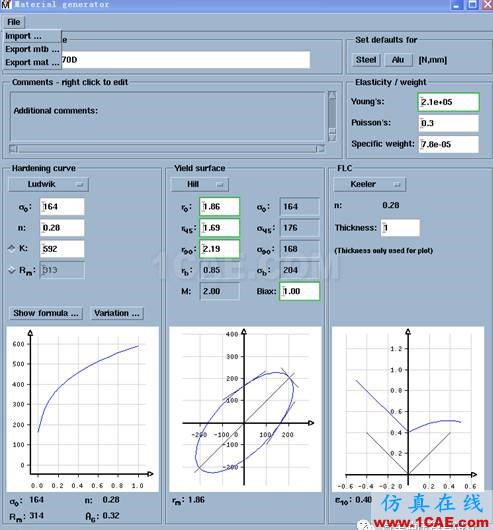

4.保存材料:File/Exportmat…指定保存路径
Autoform材料参数性能设置
1:高强板的划分统一定义如下:
屈服强度Ys小于300MPa的按普通板来设置,屈服强度Ys大于等于300MPa以高强度板来设置。
2:针对宝钢提供的材料参数,现在统一用Average值去设定,见图1。
3:Hardening curve根据宝钢提供的参数,用Ludwik选项,见图2。
4:Yield surface根据宝钢提供的参数, 用Hill选项。
其中高强度板Biax项设置为1.2(Hill 90),非高强度板Biax项设置为1.0 (Hill 48)。
5:FLC这一项中非高强度板用Keeler选项,高强度板用ArcelorV9选项。
6:考虑FLC曲线位置,现对每个料厚产生对应的*.mtb用于软件分析,而其他参数保持不变,见图3。
7:后续如材料或软件提升,材料库需讨论后同时更新。
