autoform次应力对外板件平坦处的影响

2017-01-04  by:CAE仿真在线  来源:互联网

在外板件的平坦处,次应力

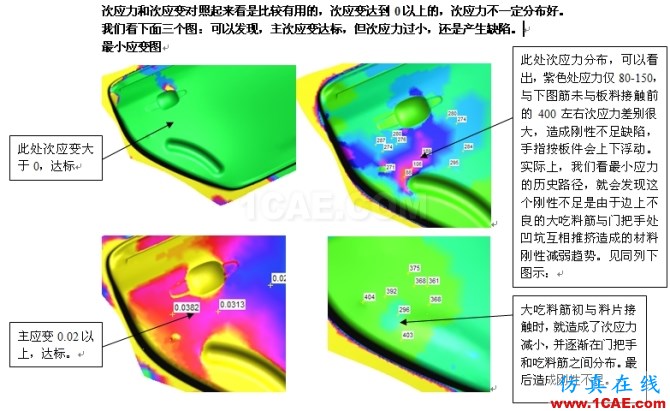

对于外板件来说,外观面一般要求次应变大于0,以保证处于胀形状态,有较好的刚性。如上图示,主次应变均达标,但由于次应力不达标还是会造成制件刚性不足缺陷。这个缺陷是由于不良的工艺造型,大吃料筋造成的。
把该吃料筋去掉后我们就会发现次应力大大增加,对制件刚性更好,见下图:

这种情况,在工艺造型正常情况下,一般不会碰到,但对于判断制件的刚性有启发作用。并且实际上,制件的反凹成形总会造成附近的次应力减小,再加上应力分布不均,卸载回弹等,就会造成板件面畸变缺陷。
