搜索关于冲压材料的厚向异性和各向异性
2016-11-25 by:CAE仿真在线 来源:互联网
1.厚向异性指数r值反映的是材料的抗薄能力,r值较大的材料抵抗拉延破裂的能力较强,因此用这个指数来判断板料的成型性。
厚向异性指数r值是以单拉实验中,试件伸长20%时,料宽和板厚的实际应变的比值来表示的。
式中 --宽向实际应变
--厚向实际应变
2对屈服强度的影响
考虑板料厚向异性的Mises准则为
式中 --径向应力
---切向应力
--屈服应力

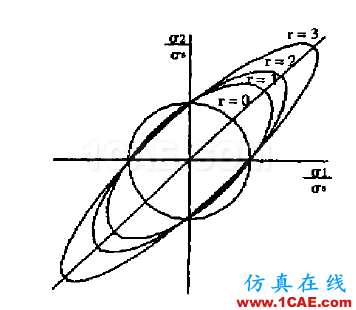

根据不同的r值,按(2)式做出一族椭圆形,由图可以看出,r值越大,椭圆长轴越长,短轴越短,双向等拉的受理部位屈服强度加大很多,一拉一压部位屈服强度减少一些。拉伸零件的危险断面处是双向拉应力状态,其屈服应力加大,不易拉裂,而凸缘部分是一拉一压应力状态,屈服应力低了,容易收缩变形,不易起皱。
3,各向异性
各向异性是指在板料轧制平面内,与轧制方向呈不同角度方向的断面上厚向异性的大小有差异,这对成形影响也较大。在Dynaform中36号材料即考虑了厚向异性,也考虑了各向异性,而37材料只考虑了厚向异性,没考虑各向异性。
