如何从零开始使用DRX

2013-05-22 by:广州有限元分析、培训中心-1CAE.COM 来源:仿真在线

DRX与AutoCAD的ARX相类似,是中望CAD专用的二次开发接口,能够兼容ARX。以往中望CAD版本的DRX不支持自定义实体创建,如今在新推出的中望CAD 2008i 中,可以用DRX创建自定义实体了。这实在是一个振奋人心的好消息!本人曾经是AutoCAD的老用户,常用ARX进行二次开发,不久前转为使用中望CAD,以前用ARX开发的应用程序现在可以顺利移植到中望CAD平台上了。移植工作的顺利完成,省去了许多改写程序的工作,节约了时间,极大地方便了工作。怀着激动的心情,我想与所有同样期待着完善的DRX的用户以及更多的不曾使用DRX的用户一起分享这份喜悦。为了让更多的用户开始了解、使用并一同分享DRX开发,在此向大家奉献一个简短的DRX使用指南,希望有所帮助,也同时籍此表达我的兴奋和愉悦。

    创建一个DRX文件,需要使用编译软件。在本简易使用指南中,以Microsoft Visual C++. NET 2003为例。以下通过一个例子来介绍开发一个可供中望CAD调用的DRX应用程序的最基本的步骤。
    在这个例子中,我们将要开发一个具有如下功能的程序:
    在命令行中输入"hello",将会出现提示:"I like the enhanced DRX of ZWCAD!"

    步骤:
    1、启动Microsoft Visual C++. NET 2003. 从菜单栏选择"文件">>"新建">>"项目"。

如何从零开始使用DRXautocad资料图片1

    2、在"新建项目"对话框中,从"项目类型"中选取"Visual C++ 项目",在右边的"模板"中选取"MFC DLL"。将工程命名为"example",指定路径:
    C:\Program Files\ZWCAD 2008i Chs\DRXSDK\sample\vc7.1
    点击"更多",然后选中"创建解决方案的目录"复选框。
    点击"确定"。

如何从零开始使用DRXautocad资料图片2

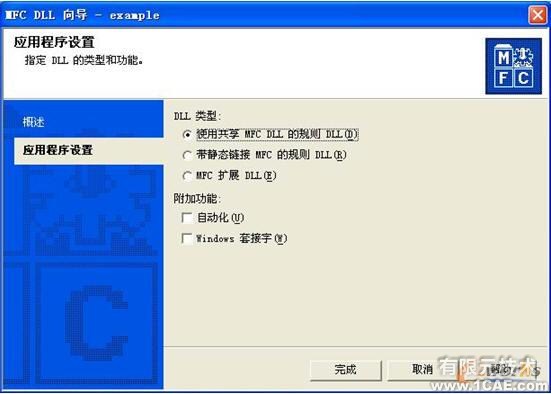

3、在"MFC DLL 向导-example"对话框中,选取"应用程序设置",然后选择"使用共享MFC DLL 的规则DLL",点击"完成"。

如何从零开始使用DRXautocad资料图片3

4、进行环境设置。

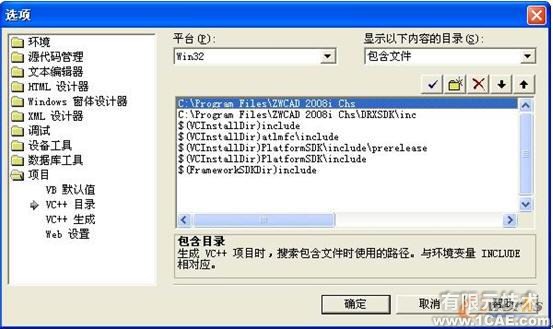

    (1)从菜单栏选取"工具">>"选项"。在左边方框中选择"项目"下的"VC++ 目录",然后在右边的"显示以下内容的目录"下拉列表中选取"包含文件"。添加中望CAD的 Include 头文件所在的路径和 drxlib.drx所在的路径:
    C:\Program Files\ZWCAD 2008i Chs
    (drxlib.drx 的路径)
    C:\Program Files\ZWCAD 2008i Chs\DRXSDK\inc
    (ZWCAD头文件的路径)

如何从零开始使用DRXautocad资料图片4

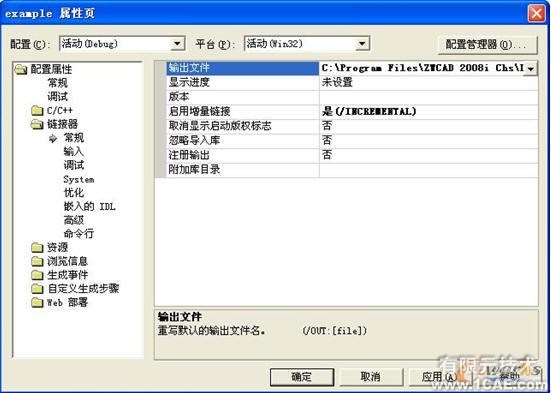

    (2)从菜单栏中,选取"项目">>"属性"。在"example属性页"对话框的左边方框中选择"连接器"下的"常规",然后在右边输出文件一栏指定输出文件的保存路径:
    C:\Program Files\ZWCAD 2008i Chs\DRXSDK\sample\vc7.1\example\example\debug\example.drx
    (注:要将文件后缀改为.drx)
    点击"确定"。

如何从零开始使用DRXautocad资料图片5

    4、编辑example.cpp文件。
    文件开头部分应添加如下代码以调用中望CAD的头文件。
    #include "../../../../inc/drx.h"
    #include "../../../../inc/inclib.h"
    #include "../../../../inc/incEntry.h"
    (注:"../"代表从当前文件夹向上一级搜寻,"../"的个数应注意与前面所设置的文件路径相匹配。比如,"../../../../inc/drx.h" 表示从当前文件所在文件夹向上搜寻到DRXSDK文件夹,然后向下搜寻,直到找到drx.h)

    以下代码为该应用程序的主要部分,添加在模板文件已有代码之后。
    DRXLOAD("hello","example","drx_cmd_example",drx_cmd_example);
    void drx_cmd_example()
    {
        odre_prompt("\n I like the enhanced DRX of ZWCAD!");
    }

    (注:DRXLOAD 用于装载函数。"hello"是命令名,"example"是组名,"drx_cmd_example"是执行命令的函数名称。"void"用于定义执行命令的函数。)

    5、从菜单栏选取"生成">>"生成解决方案",即可生成example.drx文件。

    6、在中望CAD中调用example.drx
    (1)启动中望CAD。在命令栏中输入"drx",将出现以下提示:
    "载(L)/卸载(U)/命令(C)/选项(O):"
    (2)通过载/卸载DRX"对话框加载example.drx,然后点击"关闭"。
    (3)在命令栏中输入"hello",我们将看见以下提示:"I like the enhanced DRX of ZWCAD!"
