机械——CAD图框的调用
如果你拥有属于自己的CAD图框,现在又在应用三维软件(如Solidworks)的话,就可快速建立属于自己的三维图框。
通过SolidWorks直接打开CAD文档,弹出“DXF/DWG输入”对话框,这里可以选择打开此DXF/DWG文件的方法,我们需要SolidWorks工程图,所以按下图选择好相应的选项。

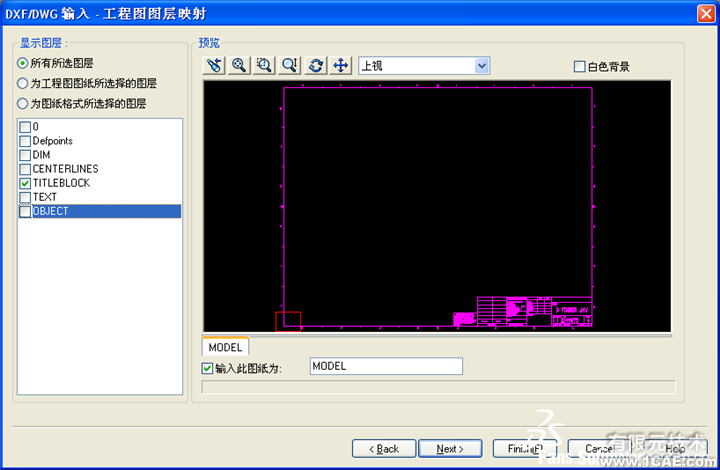

点击“Next”,切换到“DXF/DWG输入---工程图图层映射”对话框,因为CAD文档多数有多个图层,所以在这里挑选出属于图框的图层,如下图所示。

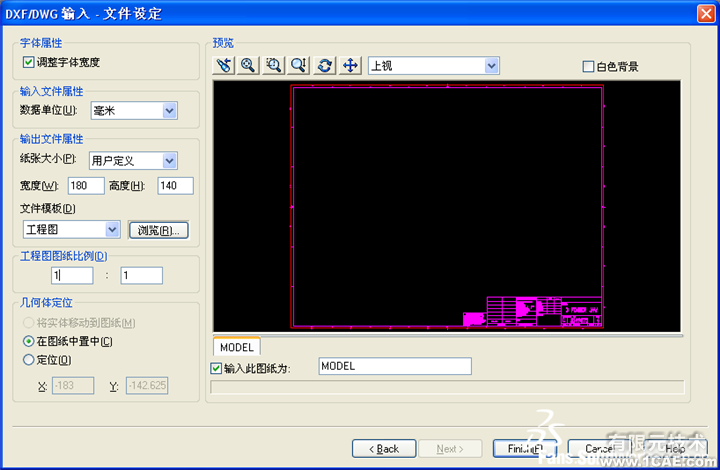

点击“Next”,切换到“DXF/DWG输入---文件设定”对话框,这里就是CAD图框调用的重点:
1:“字体属性”默认打钩,以保证字体宽度与整个图纸比例一致。
2: “输入文件属性”就按照之前测量图框宽和高的单位来选择。
3:“输出文件属性”的纸张大小选项中选择“用户定义”,接下来把图框宽和高数据相应
填写上去。
4:“工程图图纸比例”设置为1:1。
5:“几何体定位”选择在图纸中居中。
完成后如下图所示。

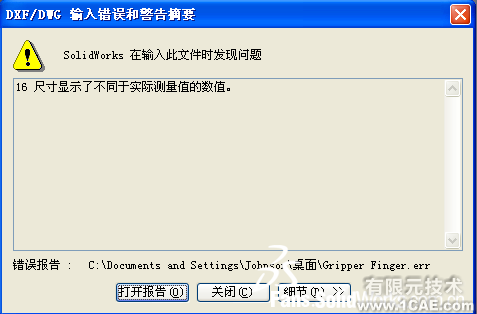

点击“Finish”后,假如出现如下图的提示,可以直接按”关闭”来跳过。

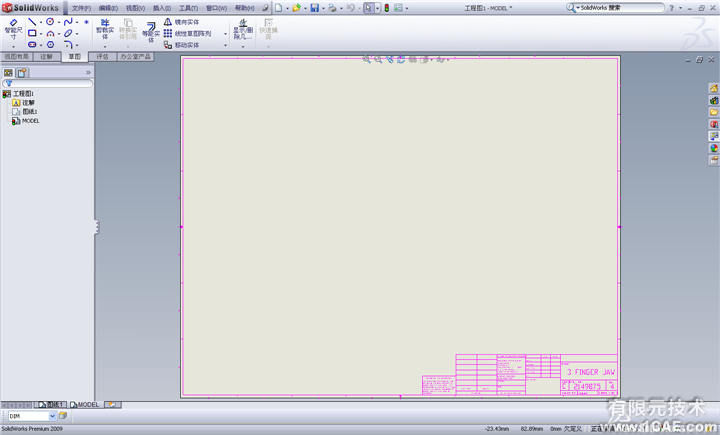

接下来就可以看到CAD图框已经自动添加到SolidWorks工程图中,如下图所示。

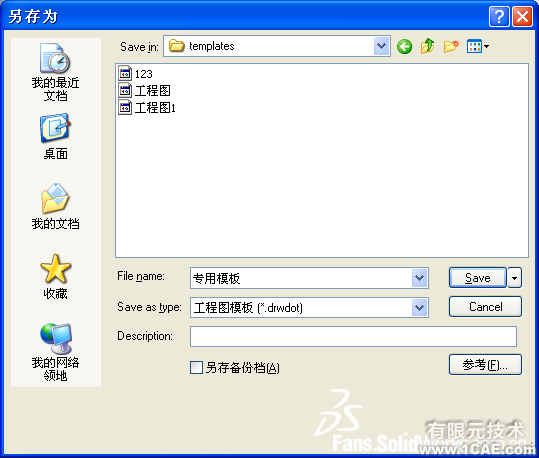

不过这个时候图框还没真正成为SolidWorks工程图图框,所以需要先把整个图框剪切下来,然后进入“编辑图纸格式”状态,再粘贴上去,放置好位置后退出“编辑图纸格式”状态,最后一步把工程图另存为“工程图模板”格式,如下图所示
保存后,CAD图框的快速转换操作正式完成,新建工程图时就可以得到想要图框。
