AutoCAD教程:温馨圣诞烛光的渲染方法

2013-05-11  by:广州有限元分析、培训中心-1CAE.COM  来源:仿真在线

本例介绍运用AutoCAD 2007制作温馨圣诞新年烛光,主要讲解了蜡烛的建模及渲染的过程,作者借此教程祝朋友们圣诞快乐,新年快乐~~

先来看下效果:

我用的是2007版,具体制作步骤如下:

1、画一个蜡烛截面图形和中心线

2、扫掠——t=270、s=0.8 蜡烛形状出来了

3、画个蜡烛头截面

4、旋转成实体,调整一下位置于蜡烛差集

5、再画根蜡烛芯

6、在蜡烛芯后花一矩形做成面域,准备渲染成火苗光

下面用PS做一个蒙版和找些图片

7、新建一黑一白两个300x300图片,在黑图上用选框工具画个椭圆

8、选择——反选——羽化20——确定

9、编辑——拷贝。接活白图,编辑——粘贴。另存为蒙板.jpg图片

11、找一烛光图片

12、截一张有红黑渐变的图做蜡烛芯贴图

回到ACAD

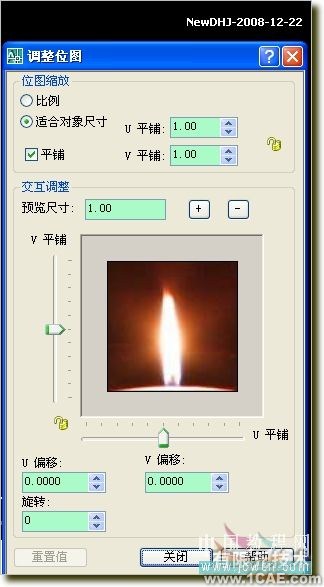

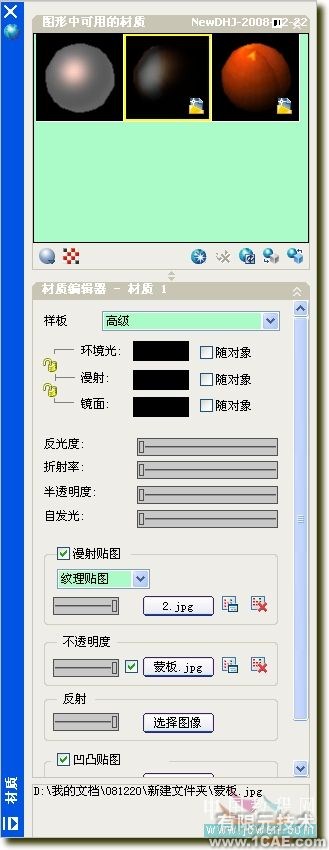

13、新建一材质。纹理帖图选烛光图片,不透明度选蒙板.jpg图片。具体参考图片。将材质运用到火苗光的矩形面域上

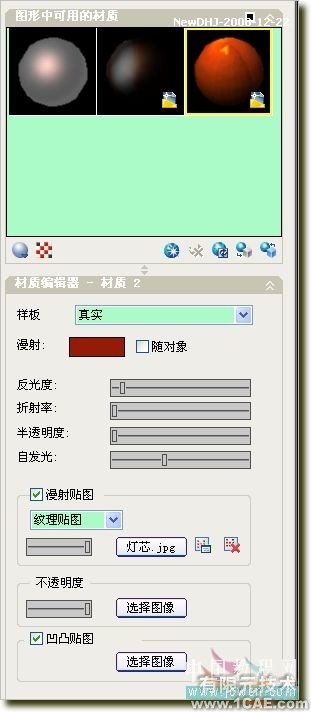

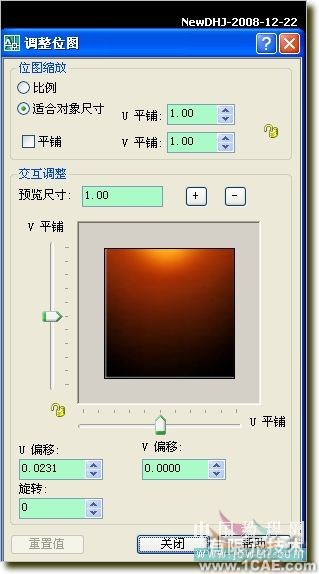

14、灯芯的设置

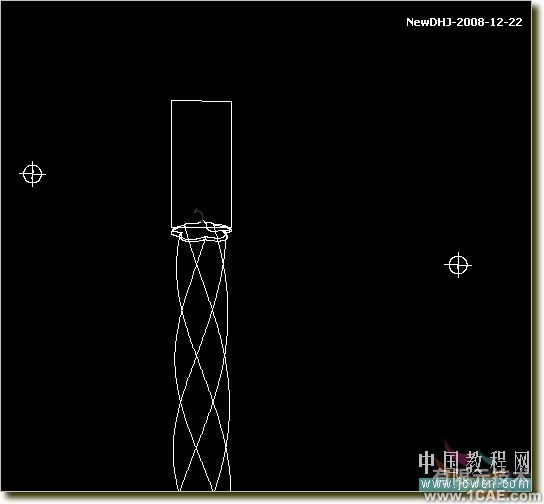

15、加两个点光源

16、可以渲染了

17、蜡烛染上颜色

18、加上背景
