AutoCAD 对齐命令实战运用

2013-05-04  by:广州有限元分析、培训中心-1CAE.COM  来源:仿真在线

本文详细介绍AutoCAD 对齐命令实战运用

1.先在CAD中画一个任意大小的圆!

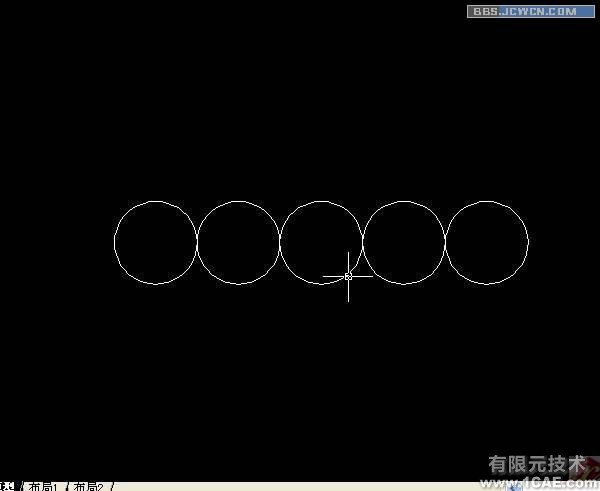

2,再将其多重复制,或阵列如图效果!

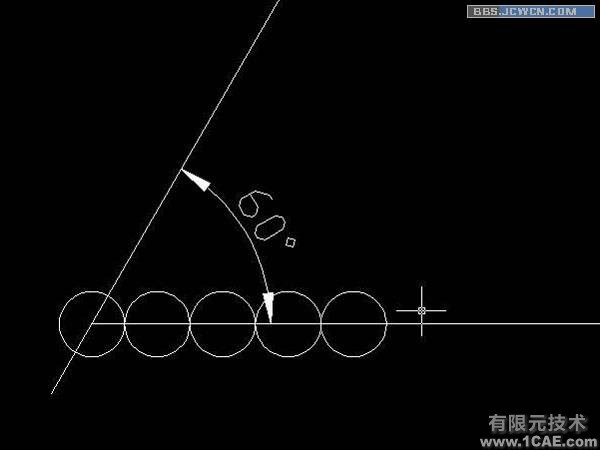

3,画一条60度的直线!

注意:画长一点,两端都得和圆相交,至于怎么画应该不用说了!

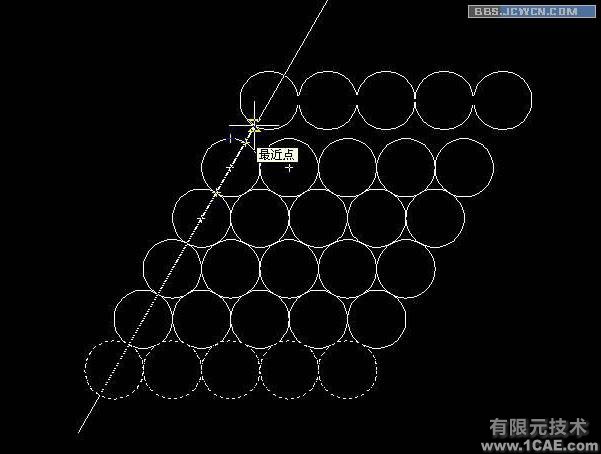

4,再用多重复制或阵列制作出图效果!(图上我用的是多重复制)

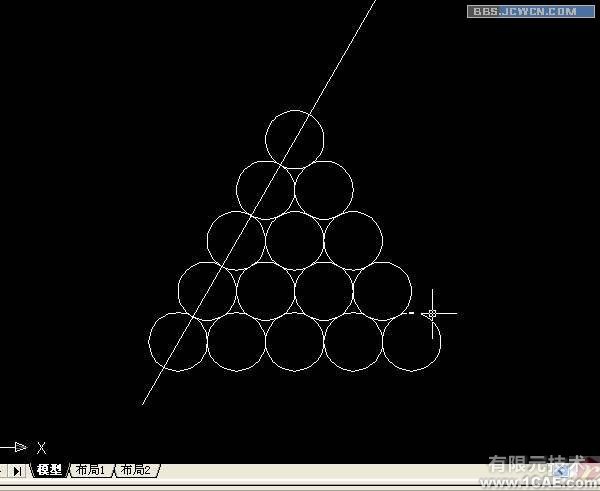

5,再将多余的圆删除!

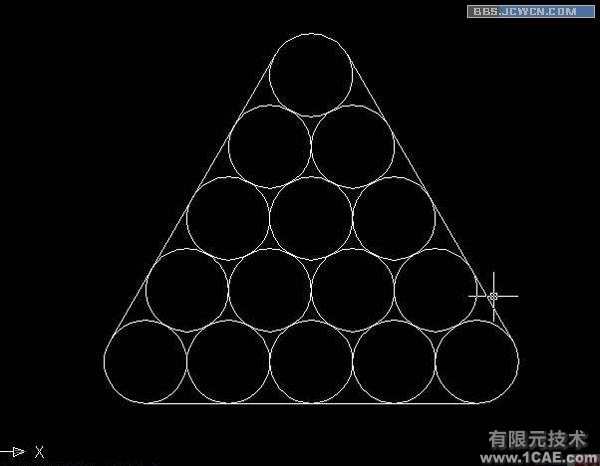

6,在其外面画3条公切线,如下图

7,用圆角命令对刚刚画的三条直线倒角!注意:倒角半径=0!!!!

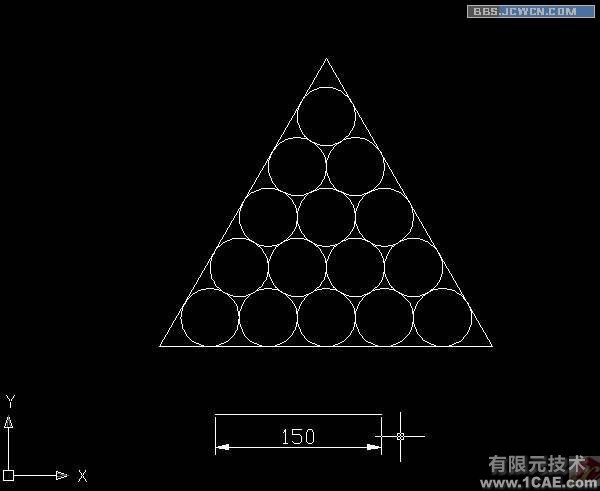

8,再画一长度=150水平线!

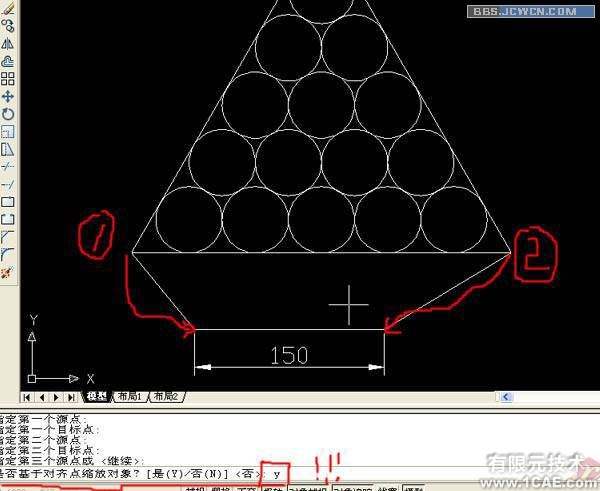

9,再利用对齐命令(AL),将我们画出来的图都选中,与下面那条直线对齐,对应点和设置如图!

10,最后回车就OK啦!
