多物理场仿真模块:Multiphysics

2013-08-04 by:广州CAE有限元应用中心来源:仿真在线

自然界存在四种场:位移(应力应变)场、电磁场、温度场、流场,工程中使用的分析软件通常仅可进行这些场的单场分析。但是,自然界中这四个场之间是互相联系的,现实世界不存在纯粹的单场问题,我们所遇到的所有物理问题都是多场耦合的,只是受到硬件或软件的限制,人为将它们分成单场现象,各自进行分析。有时这种分离是可以接受的,但许多问题这样计算将得到错误结果。因此,在条件允许时,应该尽量进行多场耦合分析。现在硬件的发展已使多场耦合分析成为可能,主要的瓶颈在于软件。

ANSYS作为世界最顶尖的CAE技术公司,不仅提供结构、流体、热、电磁单场分析功能,而且这些分析在统一模拟环境、同一数据库中进行。通过多场耦合处理工具,可以进行复杂的多物理耦合分析。经过多年的不断发展和完善,现已成为世界领先的多物理场模拟工具,以先进的分析技术和理念引领着多物理场及耦合仿真的发展方向。

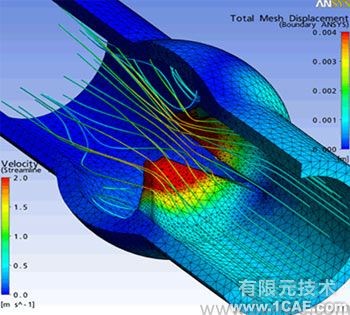

多物理场仿真模块:Multiphysicsansys培训的效果图片1

特色功能

多种物理场分析:全面覆盖结构力学、传热学、电磁学、流体力学范畴;
多种物理现象耦合分析;
顺序耦合分析:按照物理现象发生的顺序进行,一个场的结果是另一个物理场的输入;
物理环境耦合方法:将不同的物理场按照不同的物理环境考虑,在耦合分析时进行物理环境的转换,同时将一个场的结果作为边界条件施加在另外一个物理场,自动交替转化,实现多场耦合;
网格随移:网格随结构的变形而改变;
FSI流固界面耦合分析技术:在流固耦合分析中,定义FSI流固界面,程序自动进行在流固界面进行平衡迭代,完成稳态和瞬态流固耦合分析。这种FSI方法,可以实现流体和结构变形、流体和热、流体和电磁、流体和耦合场之间的耦合分析。支持各种非线性和稳态、瞬态行为;
多场单元直接耦合分析:具有包括结构、热、电、磁的自由度,或者热流体自由度的单元,象单场分析一样轻松完成多场及其耦合分析;
机电转换分析:在机电耦合分析中,机械部件可以作为电路的一个元件,采用机电转换单元来实现;
Multi-Field求解技术;
ANSYS-CFX双向耦合求解技术。
