ANSYS Workbench 12.0

ANSYS Workbench 环境是将仿真过程结合在一起的纽带;这点在 12.0 版本中没有改变。在 ANSYS 12.0 中,核心应用仍旧与以往类似,但在项目页面中革新性地引入了项目示意图概念来捆绑各核心应用。这点扩展了项目页面概念。仅仅上述这些改进就已代表了仿真驱动产品研发道路上的一大飞越。

除可用作集成现有应用程序的框架之外,ANSYS Workbench 12.0 平台还可用作应用开发框架,进而最终提供项目级脚本编写、报告、用户界面 (UI) 工具包和标准数据界面。这些功能将逐步在本版本及后续版本中实现。在 ANSYS 12.0 中,工程数据和 ANSYS DesignXplorer 不再是相互独立的应用:两者已通过 UI 工具包重新构建并集成到 ANSYS Workbench 项目窗口中。

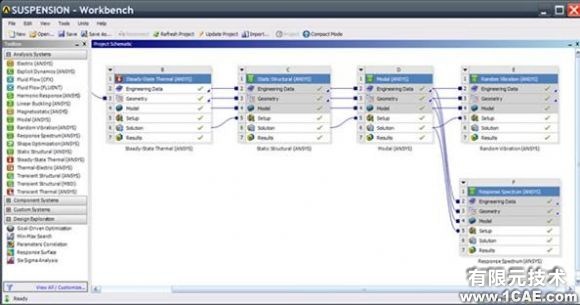

机械仿真应用的两张分析结果(前幅图形中的项目结果)。各应用均由上图的关联系统示意图启动,启动后,用户来将看到比较熟悉的界面

ANSYS Workbench 2.0 在工程仿真方面取得了极大进步。在此款革新性软件框架中,分析员可充分利用全面、可靠的仿真技术,包括CAD 集成、几何修复和网格划分的等常见工具。新颖的项目示意图概念可引导用户完成复杂的分析,不仅能明确显示数据关联性并能捕捉过程,以自动实现后续分析。此外,凭借其稳固的参数化建模环境,工程师可结合利用设计优化和统计分析等集成工具更快地找到最佳设计方案。

ANSYS Workbench 12.0 基本环境介绍--直连CAD软件进行快速分析设置ansys图片图片2
复杂的分析,包括多物理场分析都可以通过连接系统创建。数据相关性通过-连接系统一目了然。而单元右侧的状态图标则可清楚指示单元是否已是最新的,是否需要用户输入或需要进行更新——例如,单元是刚刚完成了网格划分还是已求解结束。
