ANSYS应用实例——放空洗涤塔锥壳开孔分析
在PTA石化材料装置中,有一些变径设备,通常用锥体连接,本设备在锥体上有一个大的开孔,亦采用有限元分析方法进行分析。
在PTA石化材料装置中,有一些变径设备,通常用锥体连接,本设备在锥体上有一个大的开孔,亦采用有限元分析方法进行分析。
放空洗涤塔为变径设备,在锥体上有一个接管,在锥壳上的开孔用不亦用常规的方法计算,从而使用ANSYS有限元分析软件来进行开孔分析。
我们将与锥体相连的两段筒体以及锥体的结构建立了有限元模型,约束一端,加上内压进行应力分析,然后选取两条路径进行线性化。
锥体网格划分图

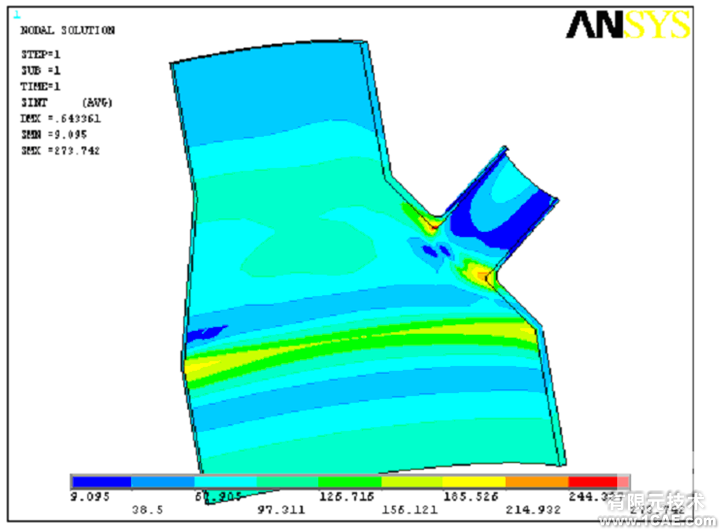

锥体应力强度云图

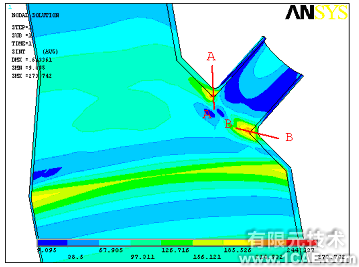

锥体应力线性化路径示意图
|
|
