技术分享 | APDL在ANSYS WORKBENCH MECHANICAL中的应用概述 —“Geometry”中插入命令

2018-05-14  by:CAE仿真在线  来源:互联网

? 修改单元类型

? 修改材料属性

? 修改实参

? 单元坐标系

- 当插入命令时,会提示body的材料编号为”matid”,即该body的材料,单元等 ID编号都用”matid”代替。

修改单元类型时:

? ET,MATID,…

? KEYOPT,MATID,…

!ET是ANSYS定义单元类型的命令,编号用MATID代替该body的编号,…代表不同的单元类型。

!KEYOPT是ANSYS定义上述单元关键选项的命令,编号用MATID代替,例如定义的平面单元,可用KEYOPT来定义单元的行为是平面应力还是平面应变等等。

设置材料属性:

? MP,Label,MATID,…

? MPTEMP, SLOC, T1, T2, T3, T4, T5, T6

MPDATA, Label, MAT, SLOC, C1, C2, C3, C4, C5, C6

? TB,BISO,MATID,

!MP是ANSYS定义材料属性的命令,编号用MATID代替该Body的材料编号,Label代表不同的物理属性,例如弹性模量、泊松比等等,具体参考ANSYS help。

!MPTEMP与MPDATA一起是ANSYS定义温度相关的材料属性的命令,编号用MATID代替该body的材料编号,Label代表不同的物理属性,T1-T6代表不同的温度点,C1-C6代表对应温度点的材料属性,具体参考ANSYS help。

!TB和TBDATA也是定义材料属性常用的命令,尤其适用于定义非线性材料和添加材料数据曲线点。具体参考帮助文件。

- 实例1:

? ET,MATID,SOLID226,11

!定义耦合分析单元SOLID226,关键选项KEYOPT(1)设为11代表热-结构耦合单。具体可参考SOLID226的单元介绍。

? ET,MATID,LINK180,,,1, !只承受拉伸载荷

SECTYPE,MATID,LINK

SECDATA,AREA ! AREA输入link截面面积

!定义LINK单元,其中SECTYPE和SECDATA针对link截面进行设置,同样适用于壳单元厚度和梁单元截面设置。

- 实例2

!定义线性材料属性:

? MP,EX,MATID,2E11

? MP,DENS,MATID,7850

- 实例3:

!定义非线性材料属性:

? MP,EX,MATID,200e3

? MP,NUXY,MATID,0.3

? TB,BISO,MATID,1

? TBDATA,1,300,2e3

? TB,CREEP,MATID,1,3,10

? TBDATA,1,3.125E-14,5,0

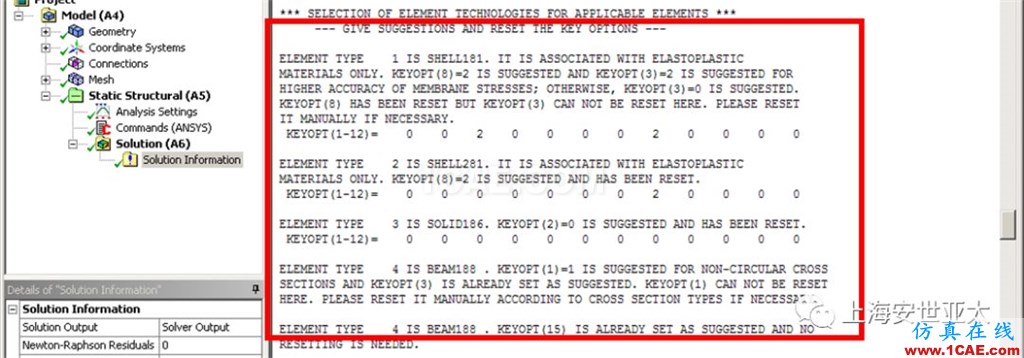

- 可在Solution Information当中查看修改的单元性质。

注:每种单元的关键选项和属性各不相同,修改单元时应通过帮助文件充分了解该单元的详细介绍,此外,ANSYS Mechanical在插入命令流时,因为软件本身有默认或者已选择的单位,所以在定义属性的数值时,一定要保证单位的统一性!
