技术分享 | APDL在ANSYS WORKBENCH MECHANICAL中的应用—“Analysis”中插入命令

2018-05-14  by:CAE仿真在线  来源:互联网

- Analysis 是mechanical 结构分析时用来加载边界条件、

载荷以及分析设置的模块。

- 对于多载荷步分析,每一个命令需要指定载荷步。

? 修改高级求解选项,比如蠕变分析时,蠕变影响因子的修改;

? 增加或者修改特殊单元,比如声学单元fluid220/221;

? 加载Mechanical GUI不支持的边界条件和载荷类型;

? ……

- Analysis模块插入APDL时,可支持插入前处理模块以及求解模块的命令,即/PREP7和/SOLU 。

? 可在该处插入/PREP7命令,例如修改单元类型,单元关键选项keyopt以及材料属性等信息。

? 在所有命令完成以后,确保进入/SOLU模块,并选择所有节点与单元。

FINISH

/SOLU

ALLSEL,ALL

? 最后,不要添加SOLVE命令,因为点击求解时系统会自动执行SOLVE,如果添加的话,会进行两次求解。

实例1:在单元处加入流体压力

ESEL,S,… !选择作用的单元

CSYS,100 !激活一个之前定义的坐标系

STARTND = NODE(0,0,0) !选择作用的其实位置坐标csys,0

NSEL,S,,,STARTND

SFE,ALL,1,PRES, ,100 !加载100的流体压力

ALLS

实例2:加载外部导入的随时间变化的加速度

*DIM,EQ,,6,4 !数组的定义

*VREAD,EQ,EARTHQUAKE,TXT,,JIK,4,6

(4F10.6)

/SOLU

*DO,I,1,6 !Do循环的施加

TIMINT,ON

DELTIM,…

TIME,EQ(I,1)

D,…,ACCX,EQ(I,2)

*ENDDO

ALLS

FINISH

- APDL可在命令中进行输入参数的参数化。

? 需要通过Mechanical提供的ARG1~ARG9进行参数化的定义。

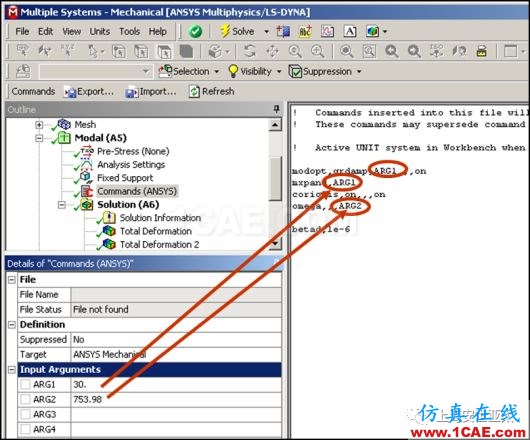

? 如右图所示,可对模态计算的阶数以及转速进行APDL参数化。

? 勾选上参数之前的方框即可。

- 可在Solution Information中查看命令流的读入写出情况。
