用CT扫描机械零件获得几何模型，有可能吗？RETOMO就是答案【转发】

2017-08-22 by:CAE仿真在线来源:互联网

现在,CT(计算机断层扫描)成像技术已经突破医疗领域发展到各行各业,如航空航天,不同类型的陆地交通工具和能源,它正处于一个高速发展阶段。其中非破坏性测试则引领了这个方向,但是现在有一个问题,其他的工程学科如果想要一些这样测试,则需要测试物体的巨大数据集包括外部和内部结构的三维数据。前几天,就有一个有趣的新产品被称为“RETOMO”的CT图像数据集。

RETOMO是可以提供高性能、面向工业CAE(计算机辅助工程)的解决方案,它也是BETA CAE系统的最新成员。该公司最出名的可能是ANSA预处理器、EPIL YSIS解算器和META后处理套件。

用CT扫描机械零件获得几何模型，有可能吗？RETOMO就是答案【转发】ansys图片2

现在,RETOMO所做的事情简单的描述就是:它是一个集高端方法和算法于导入、处理、还原、重构和可视化CT图像的工具集,然后将其导出到一个预处理器?；痪浠八?它使你能够导入CT扫描图像数据的标准格式,并将它们转换为为了导出和更深入的工程分析准备的镶嵌模型。

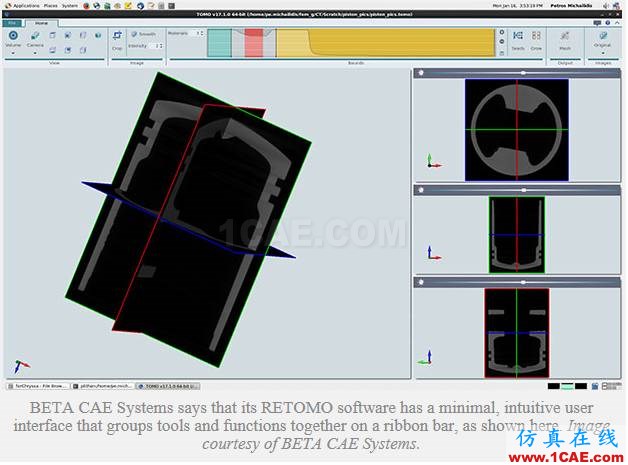

这听起来很容易使用。但BETA CAE系统称RETOMO有一个“最小和直观的界面”。RETOMO在你的工作区域的顶部部署了一个整洁的窗口。从逻辑上分组的工具和功能中,你可以导入CT数据,并完成所有的细分、切片和其他准备工作,然后输出详细的镶嵌模型。在此过程中,它导出的FE(有限元)模型为OBJ格式,并为每种材料生成一个文件。

RETOMO可以有效地处理多材料的物体和大数据集。因为它是多线路的,所以它只会使用你可用的内存和内核,且需求是最小的。在3D体积渲染的功能中它的立体、透明效果是同步的,这个技术是非常先进的。另外,在一次扫描中,该软件将为扫描中的每一种材料生成单独的网格。当它被网格化时,你可以继续进行网格平滑和简化。你可以保存步骤和流程,然后在需要时重新启用它们。

转自公众号:刘笑天 ANSYS学习与应用

开放分享：优质有限元技术文章,助你自学成才
