搜索实战 | 整流罩分离动力分析
2017-08-28 by:CAE仿真在线 来源:互联网
TASK
实际试验过程中整流罩的分离过程包括以下过程:
a)二半罩对接面联结在一起,在自重的作用下由各二个铰链支承,保持静止;
b)分离面联结销打开,二个半罩可分别向外转动,但在施加爆发力前由于有重力作用,仍然相互依靠;

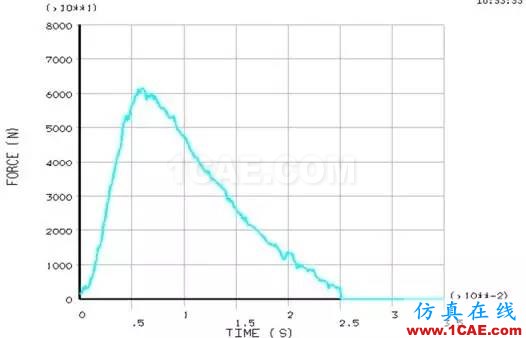

c)施加爆发力,当爆发力作用到一定程度时,二半罩分开,克服重力向外转动;
d)如果爆发力冲量足够大,则半罩重心越过最高点后加速向下转动;
e)当半罩转动到一定角度时,下端支承销脱开,半罩在重力作用下自由运动。
用计算分析完全模拟以上过程。
SOLUTION
主要技术挑战
-
要考虑整流罩与空气的流固耦合,计算规模太大。
解决方案
-

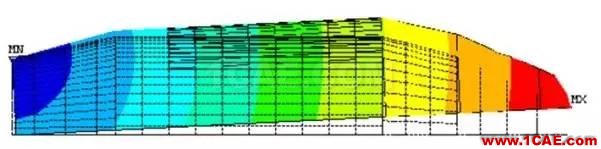

为减少计算工作量,通过流固耦合分析,得到半罩转动时空气的阻尼特性,然后作为结构参数进行计算。
结论
-

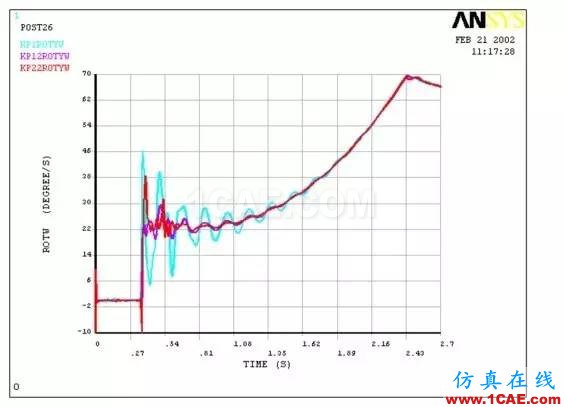

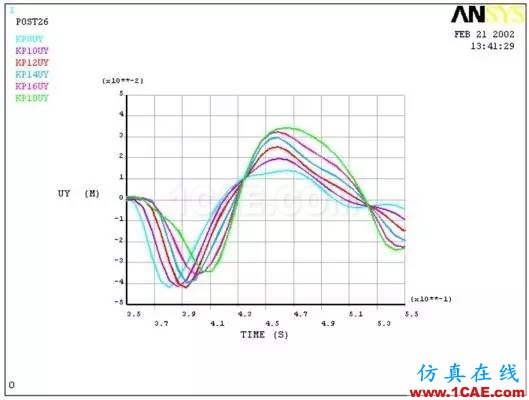

可以顺利地完成整流罩分离过程5个阶段的数字仿真分析
Customer Benefit
-
通过数字仿真分析模拟整流罩分离过程,预先发现问题,使真实的试验更顺利。
