提取局部零件结果的方法
在之前的计算中是直接在Solution中提取变形等结果,其默认为提取全部模型的结果。有时需要提取局部的某些结果。如本文中接管部分为关注点。由于在建模阶段已经将模型切分,可以选中需要的零件,提取这些零件的某些结果。

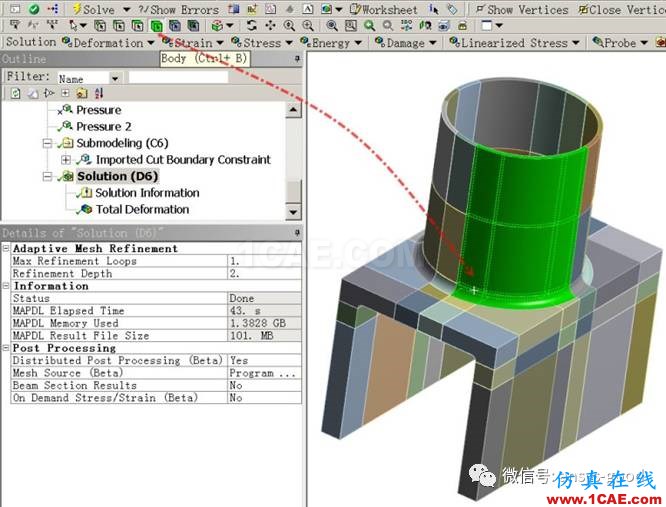

在选择过滤器中将选择模式更改为体的形式,按住键盘上Control并分别选取需要提取的零件。如图-80所示。
图-79 求解过程
图-80 选中局部零件

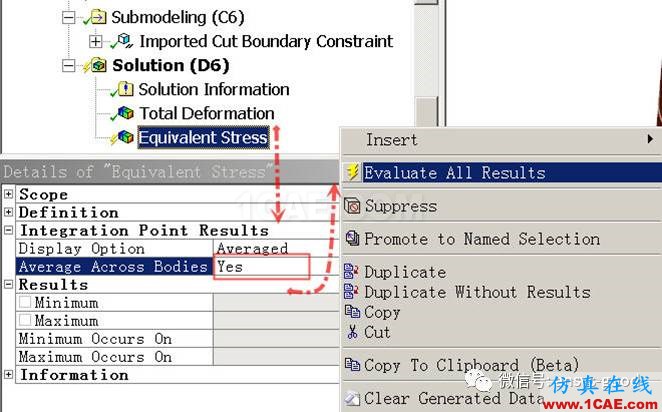

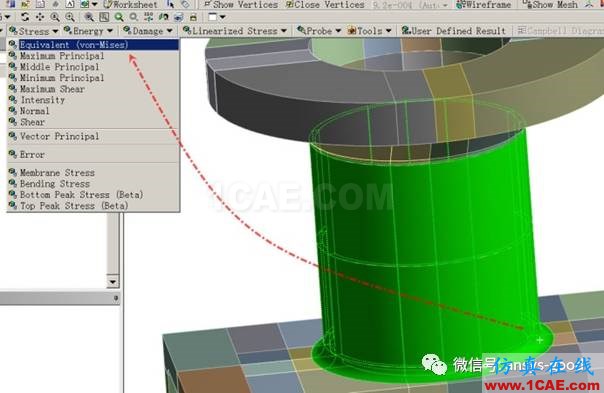

选中所需的零件后,单击需要的结果,如等效应力等。如图-81所示。为了让workbench平台下等效应力结果与经典平台相同,可在详细信息中将Average across boides从默认的NO更改为Yes。右键单击Outline中新增的等效应力结果,刷新结果即可。如图-82所示。
图-81 选择应力结果
图-82 更改设置并刷新

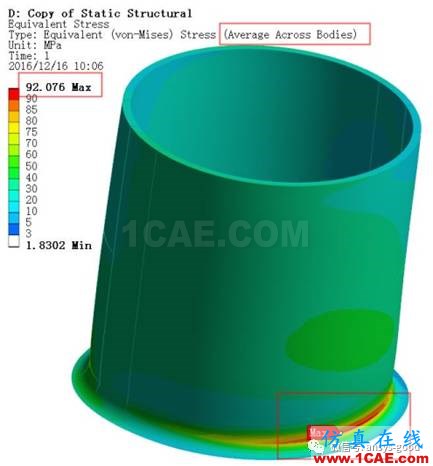

图-83为局部的等效应力结果,且经过了Across平均化。
图-83 磨平的单元应力结果
10.提取磨平和未磨平的单元应力的方法

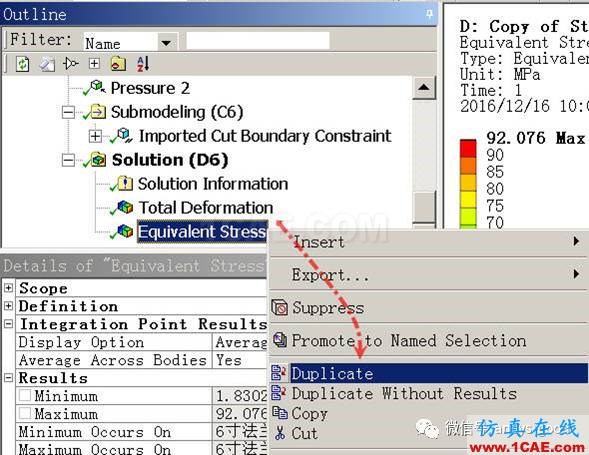

项目中甲方提供了一个有限元分析和结果验证要求的文件,其规定了单元应力的磨平与未磨平结果的差异不超过某一限定值。图-83为磨平后的结果,其最大值为92.076MPa。下面提取未磨平的结果。与上文类似,将已有的应力结果选中并右键复制一份,如图-84所示。
图-84 复制结果

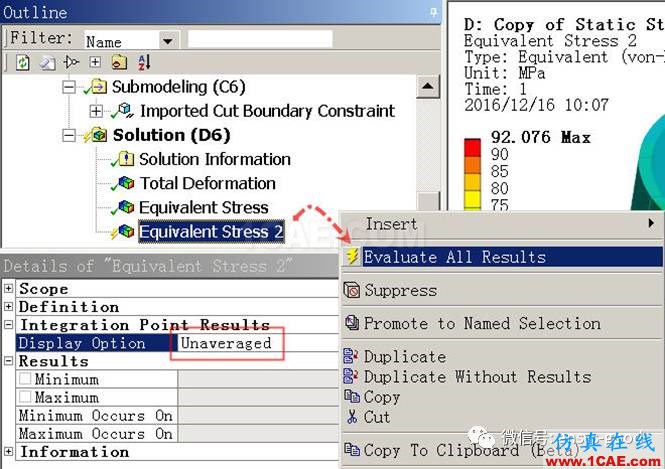

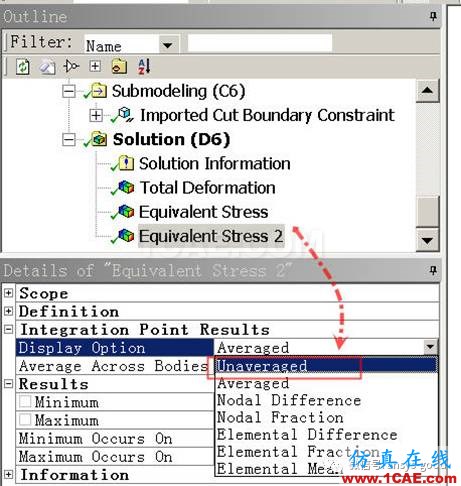

在复制出的应力结果详细信息中,修改为Unaveraged,即未磨平。如图-85所示。完成操作后可选中该结果并右键刷新,如图-86所示。
图-85 更改为为磨平结果
图-86 刷新结果

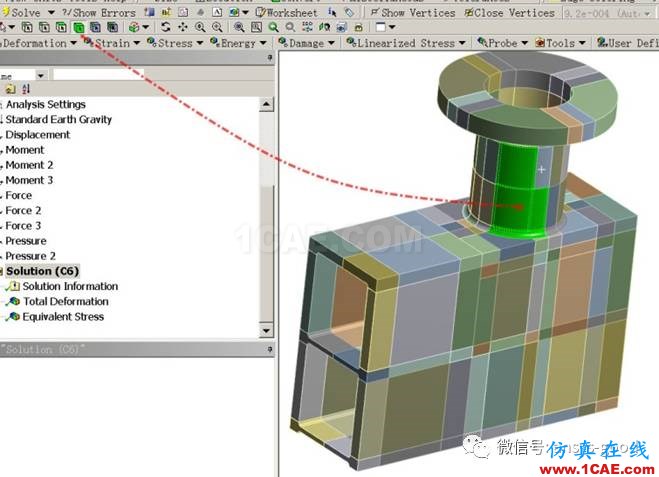

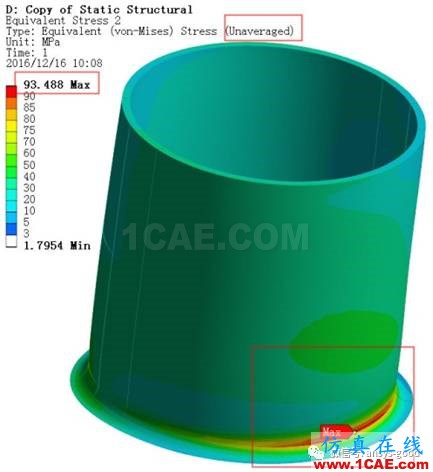

图-87为未磨平的单元应结果,其最大值为93.488MPa,出现在底部焊缝中部。对比一下两者最大值的差异,即1-(93.488/92.076)x100%=1.53%。两者的差异十分小,计算精度较高。为了对比子模型分析时,接管局部的应力结果与完整模型的差异,可打开之前的模块,分别选中相同零件的模型提取等效应力结果。如图-88、89、90所示。
图-87 未磨平单元应力结果
图-88 选中局部模型

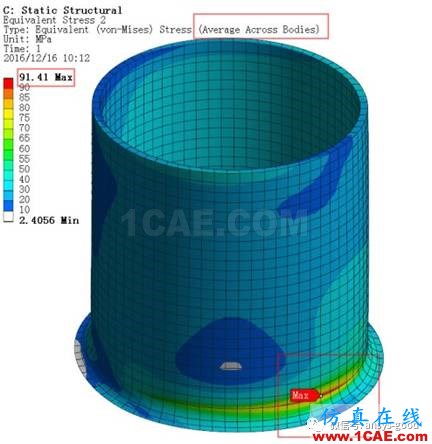

图-90中等效应力结果的最大值为91.41MPa,与92.076MPa的子模型结果十分接近。两者的差异为1-(92.076/91.41)x100%=0.073%。两者几乎一致。如差别较大,一般而言,应扩大切割边界,用更远离应力集中区域的子模型进行第二次试算。
图-89 提取等效应力结果
图-90 结果云图

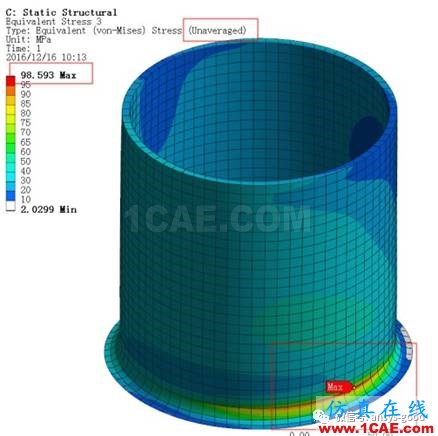

图-91为完整模型未磨平的等效应力结果,最大值为98.593MPa。其与子模型结果中,93.488MPa的差异为1-(98.593/93.488)x100%=5.46%,差异较大。
图-91 整体模型未磨平应力结果
