仿真助家具检测一臂之力

2017-05-05 by:CAE仿真在线来源:互联网

在获得上市销售的许可之前,所有消费品都要经历设计、再设计、试样以及测试的循环过程,以便保证产品达到零售标准。这背后凝结了研究人员、工程师和专家们大量的辛勤劳动。为了满足安全和质量要求,制造商必须首先通过评估,来确保他们的产品能够上架销售。

例如,椅子销售前必须通过严格的测试,包括确保它能承受人体体重、维持形状不变,并且不会在特定条件下发生屈曲。在椅子的使用寿命中,它将要承受数千次的重复加载,还要保证不会发生开裂、破裂或弯折等问题。

检测机构为设计人员减负

对需要进行产品认证的用户而言,测试过程相当昂贵又耗时。市场上出现了很多独立的评估机构(以下简称为“检测机构”)帮助椅子制造厂家减轻这方面的负担。每年,他们都要测试数百把不同的椅子,如果设计不能满足欧洲和美国的质量标准(EN、BS、ISO 和 ANSI 标准),椅子制造商不仅仅会感到失望,还要再花费数千美元进行重新设计和再次测试。

为了减轻制造商的负担,一家检测机构转向 COSMOL 认证咨询机构 Continuum Blue 寻求帮助,希望能开发一款数值仿真 App 来帮助客户测试各种椅子设计。这样,他们就能先通过虚拟测试来预判设计能否通过测试,之后再进行物理试验。

“客户希望了解我们能否为他们的检测服务开发一款专业的仿真 App?！盋ontinuum Blue 公司总监 Mark Yeoman博士说,“客户可以远程登录、上传各种椅子设计,并对每一款设计进行虚拟测试。只有确定某款设计能通过虚拟测试后,他们才会开始制造样品并送交检测机构。”

这种测试 App 需要具备多个功能,比如应该加入质量标准;还需非常直观,方便各设计阶段的工程师和设计人员使用;还要足够灵活,能够支持测试各种椅子模型、形状和材料。

仿真为加快家具评估铺平道路

Yeoman 使用 COMSOL Multiphysics® 软件开发了一个数值模型,用来预测椅子对标准载荷测试的响应。为了模拟物理测试环境,他在仿真中加入了椅子的几何结构、地板、用于固定椅腿的垫板、椅背的承载板以及椅面(见图 1)。

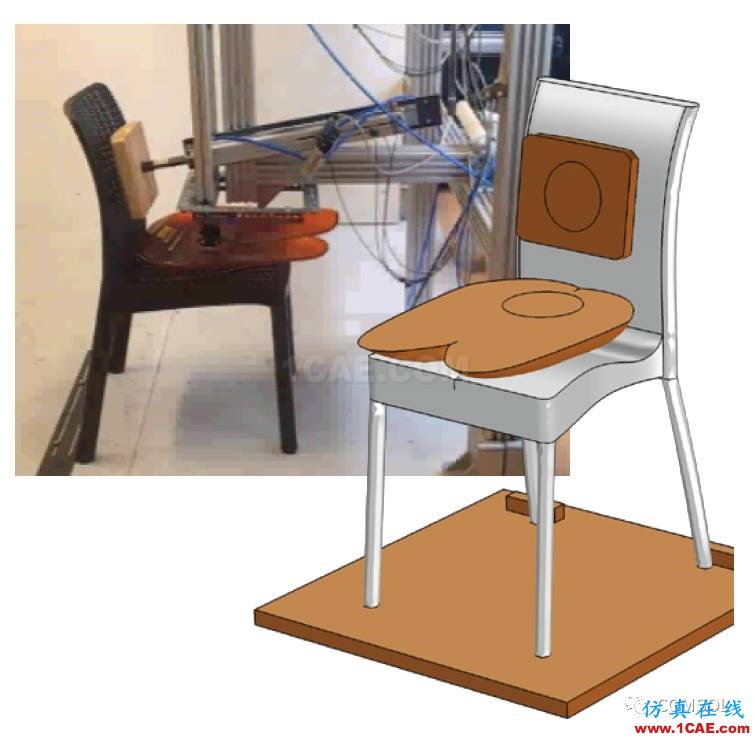

图 1. 椅子的测试设定及 Continuum Blue 的椅子几何模型。

不论模拟哪款设计,仿真分析最终都要回答这个问题:“椅子是否会在规定的载荷下失效?”

“椅子需要经受多方面的检查?！盰eoman 谈论道,“它必须在寿命期内不会折断,持续使用下无开裂,椅子腿部不会过度弯曲、外撇,或下弓。如果椅腿与椅面相交的拐角处出现裂纹,椅子将无法通过测试?！?

根据测试标准进行测量

“测试的第一部分是静态载荷测试,查看椅子能否承受指定的最大载荷?！盰eoman 解释说,“在 20 秒的周期内对椅子进行加载测试,最开始向椅面加载,然后是椅背,模拟身材高大的人坐下然后靠在椅背上的情景。第二部分是疲劳分析,重复对椅子进行数千次载荷的加载与卸载,相当于椅子经过多年使用后的情况?！?

Yeoman 的模型分析了椅子在人体坐下时的变形、机械应力、最早以及最可能出现的失效点(见图 2)。模型还评估了椅子、承载板与地板之间的接触压力,并预测了发生失效时的循环次数(见图 3)。

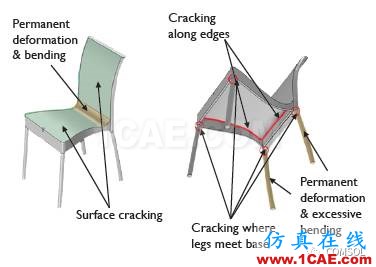

图 2. 椅子中常发生失效的主要位置示意图。
图注:Permanent deformation & bending–永久变形与弯折;Surface cracking–表面破裂;Cracking along edges–沿边角出现裂纹;Cracking where legs meet base–椅腿与椅面的交界出现裂纹;Permanent deformation &excessive bending–永久变形与过度弯折

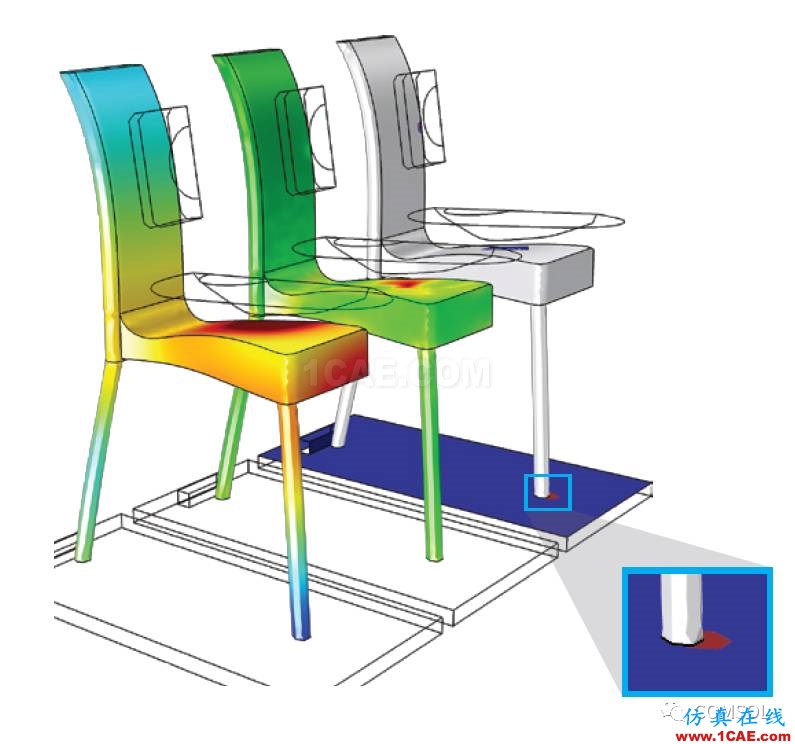

图 3. 仿真显示了一把椅子在加载过程中的变形(左)、应力(中)和接触压力(右)。

“大部分的模型设定都很简单。”他补充说,“结构力学、材料属性与载荷参数都可以相对较快地在 COMSOL® 软件中实现?！毙矶嗔ρб蛩囟蓟嵊跋煲巫幽芊裢ü馐?不过接触研究最为复杂,Yeoman 解释说:“接触分析本身就很复杂;它高度依赖接触表面的材料属性、摩擦系数,而且从本质上讲也是高度非线性的?！?

“因为存在多个接触点,所以它其实是一个不稳定的接触问题:椅腿与地板之间的四个接触点、座椅与底部承载板之间的接触点,还有椅背与后承载板?！彼绦馐偷?“我们通过材料刚度、屈服应力和摩擦系数来准确定义接触参数?！?

简化并加快虚拟测试?

在完成 COMSOL 模型的开发与验证后,Continuum Blue 团队开始着手定制用户界面,或称 App,它支持用户更改几何输入和参数、加载条件及材料属性,支持快速对椅子设计进行虚拟测试。

“我们用到了COMSOL Multiphysics中的 App 开发器?！盰eoman 评论道。在 App 开发器中,设计人员能够通过输入框、结果表单、按钮、下拉选项和图形对 App 整体进行设计?？⒊龅?App 运行完整的仿真,即便用户没有任何工程或多物理场建模背景,也可以通过指定的输入参数进行仿真,而非底层的模型、物理场,或其他分析。

“在我们为客户开发的测试 App 中,我们希望用户能够定义各种选项,例如非线性材料。我们对所有的模型特征进行了参数化,能够将它们完全链接到 App 中,当用户更改参数时,仿真将会同步更新?！?

“在对椅子进行加载时,应力会根据材料的屈服强度和拉伸强度进行评估。如果出现永久塑性变形,将会被标在椅子中的相关区域,告知用户椅子正在发生屈服。如果应力超过材料的拉伸强度,椅子将经历严重的材料失效,比如开裂或断裂。”Yeoman 说,“此时 App 会自动弹出一个窗口,提示应力已经超过材料的拉伸强度,椅子未通过测试?！?

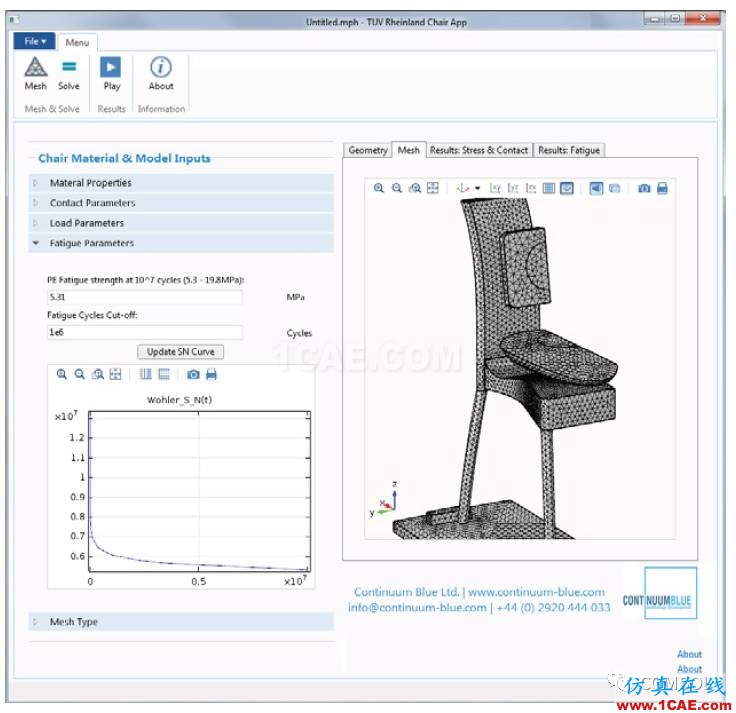

这正是满足检测机构需求的一款 App,它支持椅子制造商和设计人员自行导入几何、选择材料、定义接触与加载条件,并能根据测试要求查看结果,及时了解某个设计能否通过测试(见图4)。
