教程 | Ansys Workbench应力线性化过程

2017-04-26  by:CAE仿真在线  来源:互联网

1. 首先,要进行应力线性化,必须定义适当的路径,在model标签上右键插入Construction Geometry,如下图:

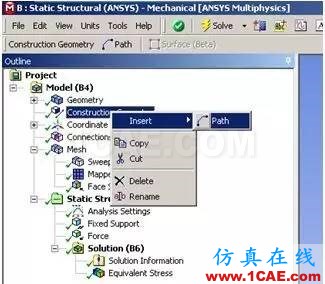

2. 选择后,Outline中出现Construction Geometry选项,在选项上右键插入path,如下图:

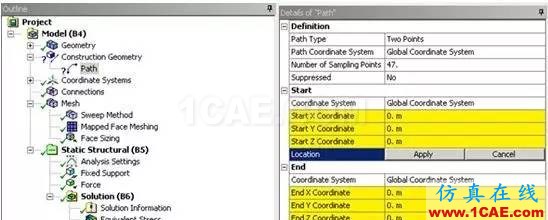

3. 插入路径后,显示如下图所示路径的Detail选项卡,黄色区域是对路径的定义区域【默认的,face模式,则取点为面中心, edge模式,取点为其中点,vertex模式,取点为模型上存在的点,坐标模式,取点为鼠标点击的模型表面任一点,选中的点都可以Detail项中的x,y,z坐标值进行调整】

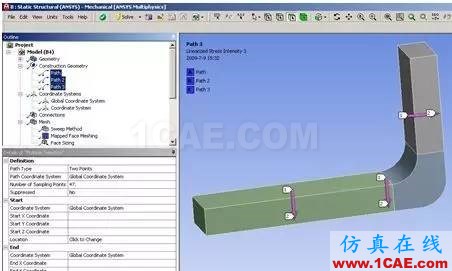

4. 定义好的路径如下图所示

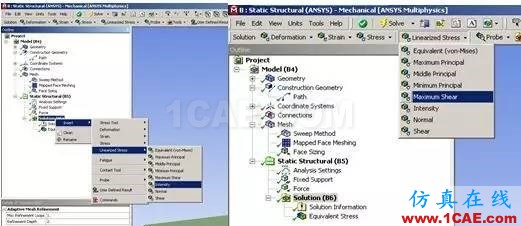

5. 定义好路径后,在标签【Solution】上右键插入应力线性化选项,或者点中【Solution】后,在快捷栏选择一种应力线性化,效果是一样的,如下图所示

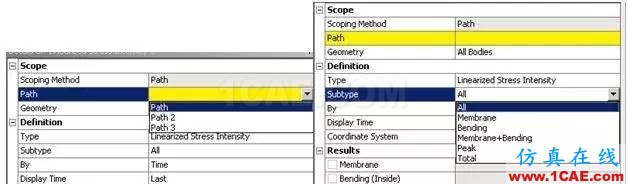

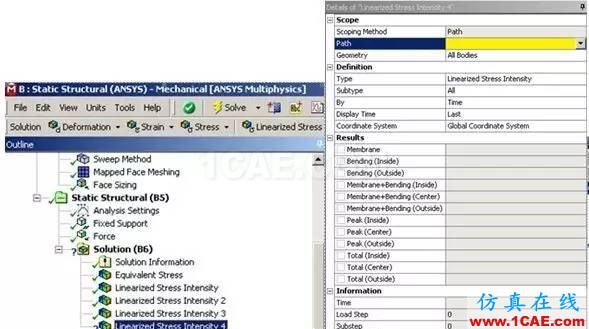

6. 插入应力线性化选项后,出现如下图所示的Detail选项卡,黄色为预选的路径

定义好的路径会在这里显示,选择一个作为当前线性化路径

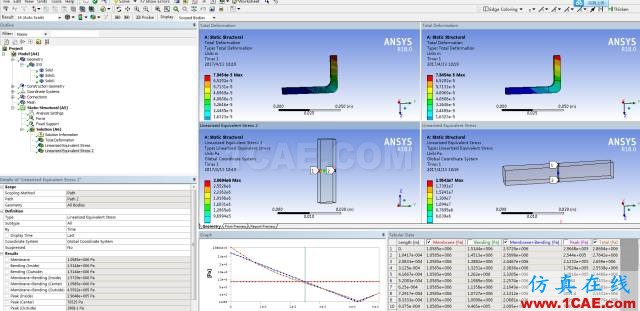

7. 线性化的结果示例。
