【技术篇】应力集中结果的可信性

2017-03-27  by:CAE仿真在线  来源:互联网

对于任意的几何模型,网格细分就一定能够得到真实解吗?

如果结构中没有应力集中,答案是肯定的。

如果结构中存在应力集中,则结果未必会收敛。

为了说明这个问题,我们选取一个平面应力例子。它是一个角支座,其图形及尺寸如下。在角支座上钻了两个孔,现在我们固定左上边的孔,而在右下方孔的第四象限半圆上施加压力。并通过不断的加密网格来考虑计算结果的可信性。

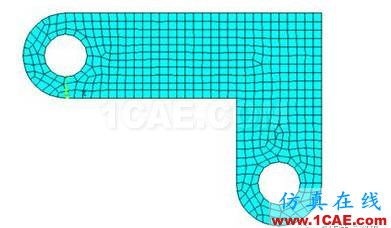

生成的有限元模型如下

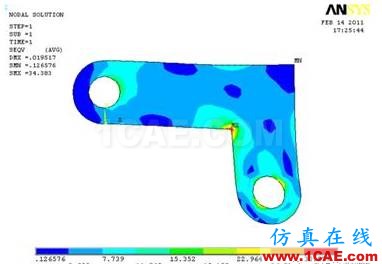

固定左上边的孔,并对右下方孔施加右下方向的压力,当单元尺寸取5mm时候,应力云图如下

可见,此时最大应力发生在拐角处,是34.383MPa

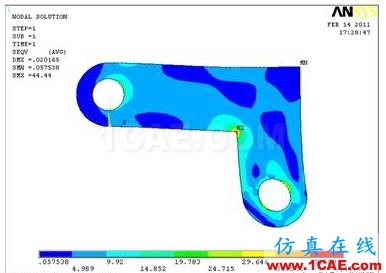

单元尺寸全局细分到3mm,结果如下

最大应力是44.44MPa.

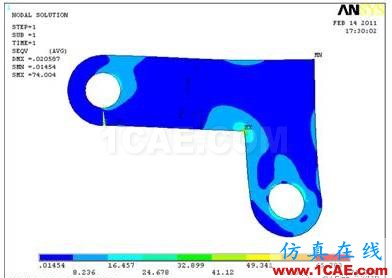

单元尺寸全局细分到1mm,结果如下

最大应力是74.004MPa

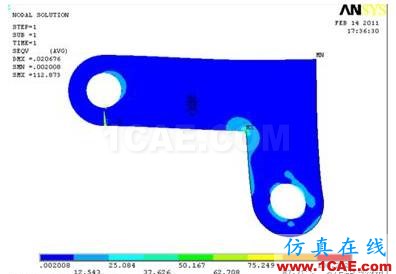

单元尺寸全局细分到0.4mm,结果如下

最大应力是112.873MPa

可见,结果并没有收敛的趋势。

如果我们进一步细分网格,会发现数据无限增大,不会收敛。

实际上,理论证明,在该拐角处如果是直角,而没有倒圆角的话,应力集中系数会趋向无穷大,所以在实践设计中绝对禁止出现这种直角。

这也意味着,如果我们在有限元分析前进行模型简化时,绝不可轻易将一些倒角随便删除,否则会出现不合理的结果。
