搜索【技术篇】Ansys Meshing膨胀层网格划分
2017-03-23 by:CAE仿真在线 来源:互联网
使用自动膨胀
程序化控制:所有面无命名选项;共享体间没有内部面

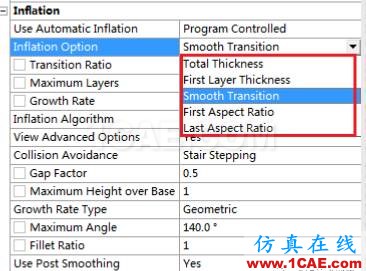

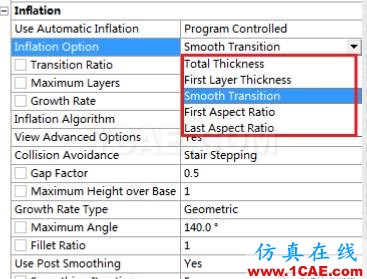

膨胀选项:平滑过渡;第一层厚度;总厚度
膨胀算法:前处理(Pre)-Tgid;后处理(Post)-ICEM CFD
高级选项
平衡过渡(默认)
使用局部四面体单元尺寸计算每个局部的初始高度和总高度以达到平滑的体积变化。每个膨胀的三角形都有一个关于面积计算的初始高度,在节点处平均。这意味着对一均匀网格,初始高度大致相同,而对变化的网格初始高度也是不同的
过渡比
膨胀层最后单元层和四面体区域第一单元层间的体尺寸改变;
当求解器设置为CFX,默认的过渡比为0.77;求解器为fluent,默认值为0.272。
因为Fluent求解器是单元为中心的,其网格单元等于求解器单元,而CFX求解器是顶点为中的,求解器单元是双重节点网格构造的,因此会发生不同的处理。
总厚度创建常膨胀层,用Number of Layers的值和Growth Rate控制以获得MaximumThickness值控制的总厚度。不同于Smooth Transition 选项的膨胀,Total Thickness选项的膨胀其第一膨胀层和下列每一层的厚度是常量。
第一层厚度
创建常膨胀层,用First Layer Height,Maximum Layers和Growth Rate控制生成膨胀网格。不同于Smooth Transition选项的膨胀,First Layer Thickness选项的膨胀其第一膨胀层和下列每一层的厚度是常量。
前处理算法(Pre)Tgrid算法;
所有物理模型的默认设置,首先表面网格膨胀,然后生成体网格;
不支持邻近设置不同的层数;
可应用于扫掠和2D网格划分
后处理
ICEM CFD算法
使用一种在四面体网格生成后作用的后处理技术
只对patching conforming和patch independent四面体网格有效。

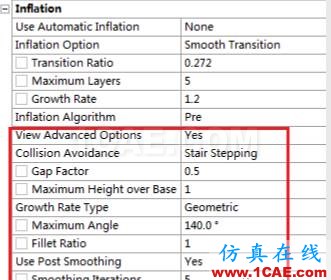

膨胀层高级选项Collision Avoidance(冲突避免)
Layer Compression
Stair Stepping
Growth Rate Type(增长比类型)
最大角度
倒圆角比
Use Post Smoothing(使用后处理光滑)
光滑迭代

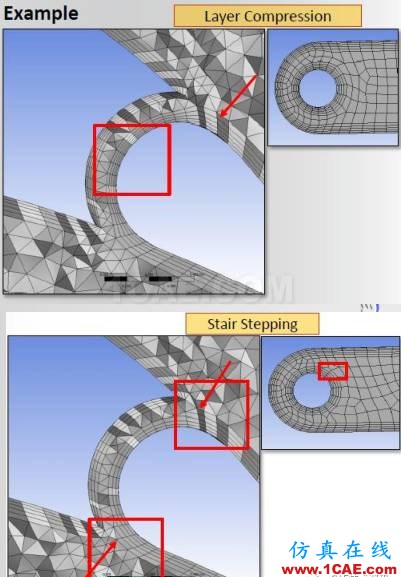

压缩层
不同面的膨胀阵面扩展有可能冲突,膨胀层就要受到压制,以给四面体层留足够的空间
如果层压缩不能解决冲突,层级会由于以下描述的stair stepping而去除,产生一警告信息并且Fluent用户特别关心的网格质量会受到影响
Stair Stepping
剥离膨胀层阻止阵面扩展冲突,以给四面体层留足够的空间。
