一个两边固定的梁,上面受到分布载荷作用如下图

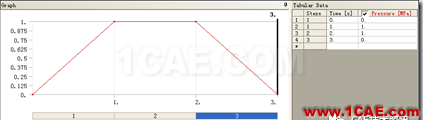

该分布载荷随时间而改变,其载荷的时间历程如下曲线,从0-1秒,载荷增加到1Mpa,而后保持1秒钟,接着减小到0Mpa,终止时间是3秒。

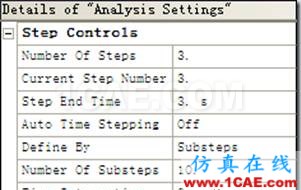

为了便于控制,这里对每个载荷步均采用自定义载荷子步的方式,划分为10个载荷子步,见下面的细节视图。

然后进行瞬态隐式动力学分析,得到该梁的位移和von mises应力。

我们现在要知道该梁上某一个应力最大的点,其应力是如何随时间而改变的。这个任务使用WOKRBENCH很难达到,但是用经典界面则轻而易举,因此我们决定使用经典界面进行后处理。

要使用经典界面后处理,只需要把WORKBENCH中生成的结果文件导入到经典界面中即可。

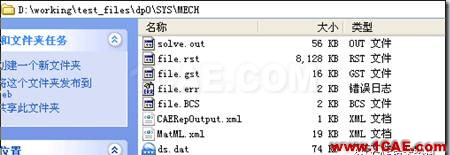

首先找到WORKBENCH中生成的结果文件如下图所示的路径。该文件叫file.rst

为了方便,把file.rst拷贝到D盘的根目录下,然后启动ANSYS APDL,即经典界面。

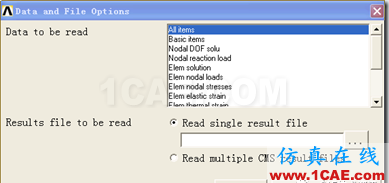

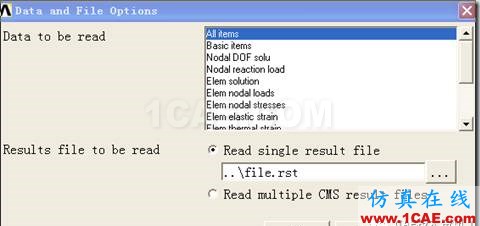

进入经典界面后,直接进入通用后处理,并点击data file opts,以便读入结果文件。

在该对话框中,找到D盘根目录下的file.rst这个结果文件

点击OK,就读入了结果。为了弄清楚最后应力最大的节点编号是多少,首先读入最后一个结果即如下图

然后把该结果集中的节点VON MISES应力按照从大到小的顺序进行排序

然后列表显示节点的von mises应力

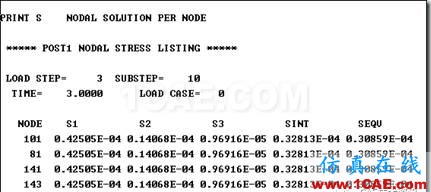

得到如下表所示的结果,可以发现,节点101的应力最大。这样就找到了应力最大的节点。

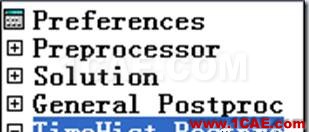

然后进入到时间历程后处理。

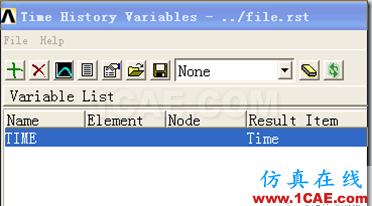

系统自动弹出了时间历程变量,就是问我们你到底想查看哪个节点的情况。

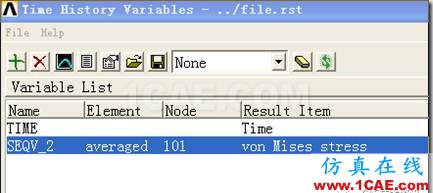

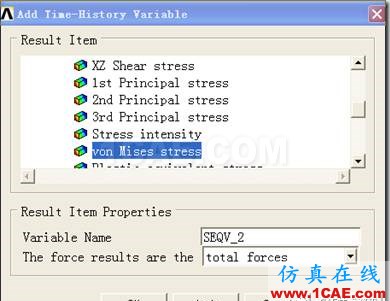

选中要查看von miese应力,定义变量名为SEQV_2

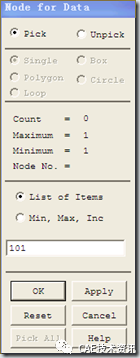

出现拾取框后,直接在里面输入节点101,然后OK.

这样系统创建了一个时间历程变量,里面存储的就是节点101的应力随时间变化的过程。

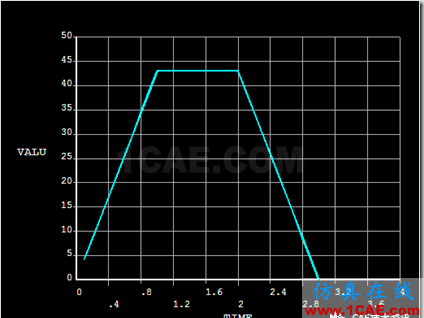

点击上图中的查看曲线图标得到该点的应力-时间历程曲线

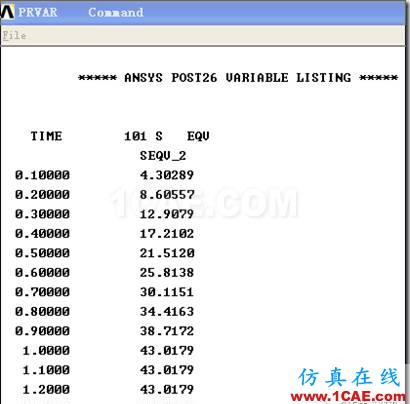

点击上图中的列表查看结果可以得到该点的实际数据

如果我们要用其它软件绘制该点的时间历程曲线,可以把上述数据导出,然后进行所需的处理。
