如何知道模态分析中模态最大值所对应的节点信息?

2016-10-06  by:CAE仿真在线  来源:互联网

前几天,有朋友问到在模态分析中,如何知道某模态中相对位移最大节点的位置信息。其问题的含义如下:

一根梁的两端固定,我们要求其一个模态时,最大值所对应的节点,及节点的位置信息。


下面说明求解此问题的方法。该方法只是涉及到WORKBENCH的一些操作方法,并不包含太多的力学内容。

(1)创建一个模态分析系统。


这里保持默认的结构钢的材料属性。

(2)创建几何模型。

双击geometry,打开DesignModeler,然后

* 创建一个草图,该草图中只有一条水平直线以代表轴线,其长度为1000mm,如下图。


*创建一个圆形截面,设置其半径是10mm


*根据草图创建线体,并设置其截面为上述圆形截面,并打开截面显示。结果如下图。


几何建模完毕,退出DesignModeler。

(3)创建有限元模型,设置边界条件并求解。

双击model进入到Mechanical。

按照默认方式划分网格,有限元模型如下图。


固定左右两端的关键点。


然后计算默认的前6阶模态。

(4)数据后处理。

计算完毕后,查看结果。

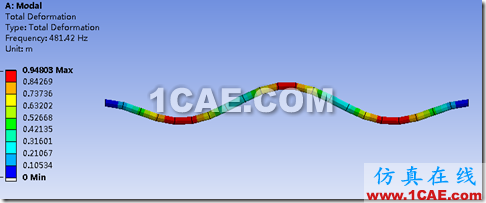

选中其中的第5阶模态,并创建模态振型图,如下图。

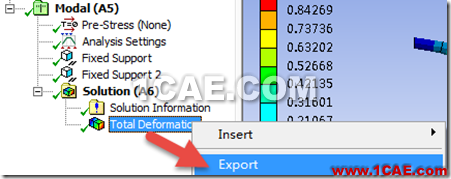

然后导出该模态的数据。

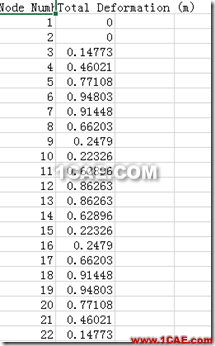

导出为一个EXCEL文件,ANSYS立即打开了该EXCEL文件。

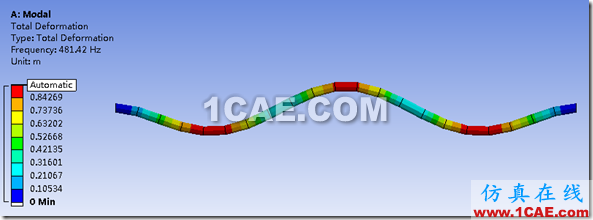

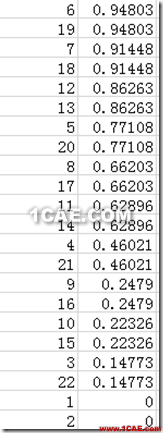

对于第二列排序,按照从大到小排序


可见,第6,19号节点为最大值。那么,这两个节点与左边关键点的距离是多少呢?它们的节点编号是多少呢?

回到MECHANICAL,

首先打开节点编号显示。点击该按钮

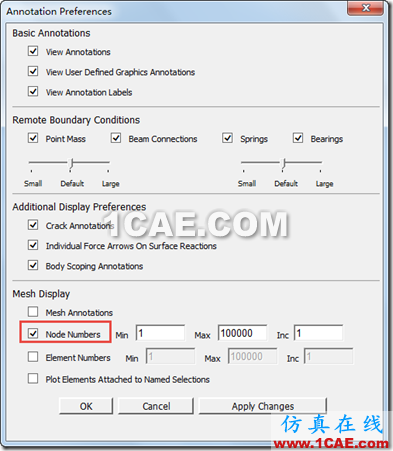

在弹出的对话框中选择打开节点编号



SNAGHTMLc52494

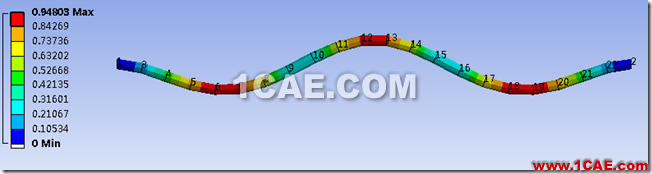

然后OK,并打开网格显示方式,结果如下图


可见,6,19号节点的确具有位移的最大值。

那么,6号节点的坐标是多少呢?

打开网格显示模式,并设置为点选功能,并按下查看信息按钮

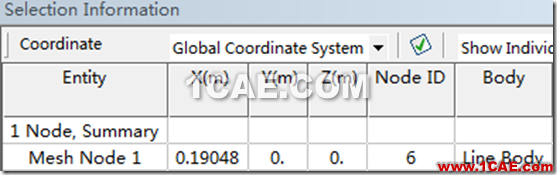

,在界面中选择6号节点,其显示信息如下图(程序界面的左下部分)


上图可见该节点的X,Y,Z坐标。其X坐标是0.19048m

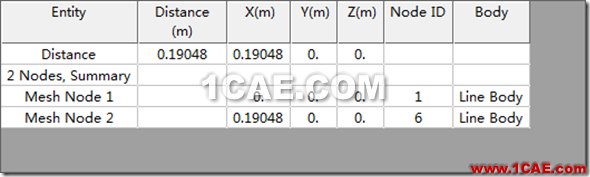

如果要测量该节点与左端点的距离,只需要依次选中左端节点和6号节点,就可以得到其距离信息。


可见,其距离是0.19048m.

[评论]

ANSYS16的WORKBENCH已经提供了不少操作底层节点单元的功能,其方式已经越来越接近经典界面的操作方式。其发展趋势值得期待。
