workbench间接耦合应力分析

2016-09-02  by:CAE仿真在线  来源:互联网

1.问题描述

 在进行热力耦合分析时,目前workbench只能提供间接耦合方式,而另外两种分析方式:1)直接在节点上施加温度载荷,2)利用直接耦合,都需要查如相应的命令流,且不能在workbench中直接对节点进行操作,因而如果要对节点进行操作,需要在workbench中定义相应named selection,此时,再次施加时,便可以等同于在节点上进行操作。

 但想注意,在分析,本次对比的是一个简单的长方体块,利用steady-state thermal(稳态热模块)求解得到温度场之后,再利用static structural进行结构残余热应力的分析。进行分析,在workbench中可以直接进行相应的求解结果的传递。

2.本文主要内容

 (1)利用workbench进行间接稳态热应力分析

 (2)利用workbench进行间接瞬态热应力分析

3.Workbench操作过程

(1)流程图关联

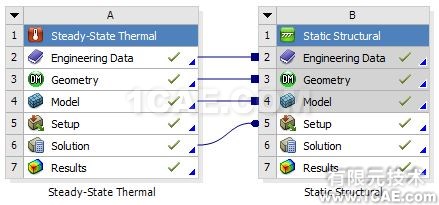

                                                          图1 间接热力耦合流程图

 其实现方式为:点击左侧toobox—static structural并拖动到A6项目一栏即可,当然也可以通过另一种方法,点击Custom Systems中的 Thermal-Stress,需注意的是,间接耦合分析所得到的,基本上都是与稳态有关的,而瞬态分析过程仍需要通过直接耦合得到。

(2)稳态热求解

 稳态热求解和传统的稳态热求解,并无差别,此处不再做赘述!

(3)热应力求解

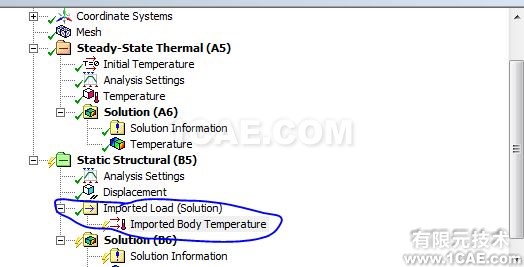

图2 打开项目B6后所示

 右键点击图2中的Imported Load后,出现如图三所示的界面,选择body Temperature作为加载项,之后选择所需要加载的实体温度结果并进行求解即可!

                                                                  图3 可导入的载荷
